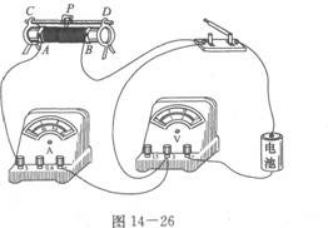

某同学在做“测定电池的电动势和内阻”的实验时，把实验线路接成如图14--26所示的情况，线路是否正确哪些地方有错误请把它改正过来.

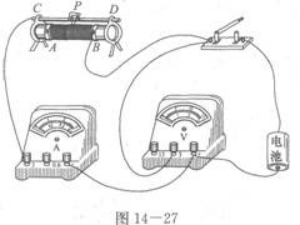

图14—26的线路不正确，错误的地方是：①照这样连接，滑动变阻器的滑片不起作用，应将A处的接线移到C处（或D处），也可将B处的接线移到D处（或C处）.②电压表的正接线柱接到了电池的负极上，标着“3”的接线柱接到了电池的正极上，极性接反了，可把电池倒过来，“+”接线柱与电池的正极相接，接线柱“3’，通过开关与电池的负极相接.③电流表的正接线柱虽然通过开关与电池的正极相接，但接线柱“3”通过滑动变阻器和开关也与电池的正极相接，可在按②改正过的线路上，把电流表正接线柱上的接线从电压表标着“3”的接线柱上改接到电压表的正接线柱上.改正过的线路如图14—27所示.
