图示结构EI＝常数，在给定荷载作用下，MBA为（下侧受拉为正）（　　）。

• A.P/2
• B.P/4
• C.－P/4
• D.0

查看答案 纠错

答案： D

本题解析：

该结构为一次超静定结构，撤去右侧滑动铰支座，用方向向下的未知力X1代替，得到基本体系，如题41解图（a）所示。

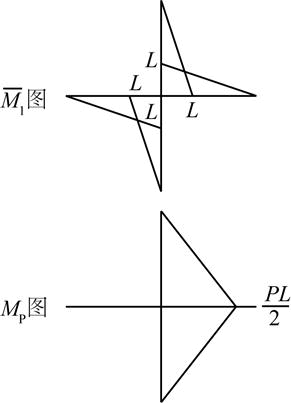

题41解图（a）分别作出单位力和外荷载单独作用下的结构弯矩图，如题41解图（b）所示。

题41解图（b）力法方程为δ11X1＋Δ1P＝0，由图乘法分别计算系数和自由项。由于求得Δ1P＝0，则X1＝0，因此MBA＝0。
