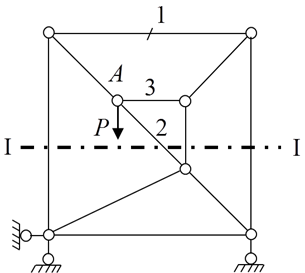

图示结构杆件1的轴力为（　　）。

• A.－P
• B.－P/2
• C.
• D.

查看答案 纠错

答案： A

本题解析：

沿I—I剖面将结构截开，由于结构水平方向不受力，则杆2为零杆。对节点A受力分析可得，杆3受到大小为P的拉力。

题37解图（a）沿II—II剖面将结构截开，由于轴力N2＝0，N3＝P，对左上部结构进行水平方向受力分析，由∑X＝0，N1＋N3＝0，解得N1＝－P。

题37解图（b）
