某车间为单跨厂房,跨度16m,柱距7m,总长63m,厂房两侧设有通长的屋盖纵向水平支撑。柱下端刚性固定。其结构体系及剖面如题图(Z)所示,屋面及墙面采用彩板,刚架、檩条采用Q235B钢,手工焊接使用E43型焊条。刚架的斜梁及柱均采用双轴对称焊接工字形钢(翼缘为轧制),斜梁截面为HA500×300×10×12,其截面特性为:

A=119.6×10`2mm2,Ix=51862×10`4mm`4,Wx=2074.5×10`3mm3,Wy=360.3×103mm3;刚架柱截面为HA550×300×10×14,其截面特性为:A=136.2×10`2mm2,Ix=72199×10`4mm4,Wx=2625.4×10`3mm3,Wy=420.3×10`3mm3,ix=230.2mm,iy=68.0mm。

结构专业考试二级,历年真题,2017年注册结构工程师《专业考试二级》上午真题

假定,屋面檩条两端为简支,水平投影间距为3500mm,采用焊接轻型H钢H250×125×4.5×6,其截面特性为:A=2571mm2,Ix=2739×10`4mm4,Wx=219.1×10`3mm3,Wy=31.3×10`3mm3。檩条在垂直屋面及平行屋面方向上的弯矩设计值分别为Mx=31.7kN·m,My=0.79kN·m。试问,强度验算时,其截面最大弯曲应力设计值(N/mm2),与下列何项数值最为接近(  )

提示:不考虑截面削弱。

  • A.140
  • B.150
  • C.160
  • D.170
查看答案 纠错
答案: C
本题解析:

根据《钢结构设计标准》(GB 50017—2017)第6.1.1条规定,在主平面内受弯的实腹式构件,其受弯强度应按下列公式计算

结构专业考试二级,历年真题,2017年注册结构工程师《专业考试二级》上午真题

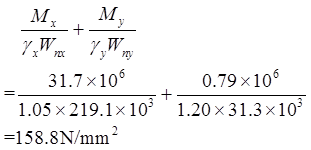

第6.1.2条第1款第1项规定,工字形截面(x轴为强轴,y轴为弱轴),截面塑性发展系数γx=1.05,γy=1.20,代入数据计算得

结构专业考试二级,历年真题,2017年注册结构工程师《专业考试二级》上午真题
