【试题要求】
1.任务描述
图 1 为 12 层复式住宅建筑平面图，图 2 为结构平面布置图。该地区为 7 度抗震设防，结构形式为剪力墙体系，剪力墙厚 240mm。体系中有短肢剪力墙（备注①），一般剪力墙（备注②）、连梁等结构构件。平面中有凹凸不规则和楼板局部不连续等现象，应按抗震规范的要求对平面进行完善，做到设计合理，并接任务要求进行标注。
2.任务要求
在结构平面布置图上完成下列任务要求：
(1)根据抗震设计要求，对平面结构不符合要求的部位，采取相应的措施（不允许加楼板）。
(2)在梁柱连接有偏心的地方标注偏心距。
(3)将平面中须按结构柱设计的剪力墙墙肢涂黑（当矩形截面剪力墙墙肢的截面高度与厚度之比不大于 3 时，宜按柱进行计算）。
(4)将部分暗柱予以涂黑（此部分暗柱是当剪力墙墙肢的中间与平面外方向的楼面梁连接时，为减少梁端弯矩对墙的不利影响所加的暗柱）。
(5)为使平面的刚度中心和质量中心能尽量重合，在外墙的某合理位置处，按图例开洞。
(6)按剪力墙连梁的定义，剪力墙开洞形成的跨高比小于 5 的连梁（编者加注：连梁最小高度按照 300mm 计算），应按连梁设计，在平面中画出剪力墙连梁（两边为短肢和一般剪力墙，编者加注：本题需要画出的剪力墙连梁，仅限于一字形剪力墙，L 形、T 形剪力墙不计算在内）。
(7)按结构设计的概念，标出一字形的短肢剪力墙。
3.图例（见下表）
4.备注
(1)注①短肢剪力墙是指墙肢截面高度与截面厚度之比为 5～8 的剪力墙。
(2)注②一般剪力墙是指墙肢截面高度与截面厚度之比大于 8 的剪力墙。

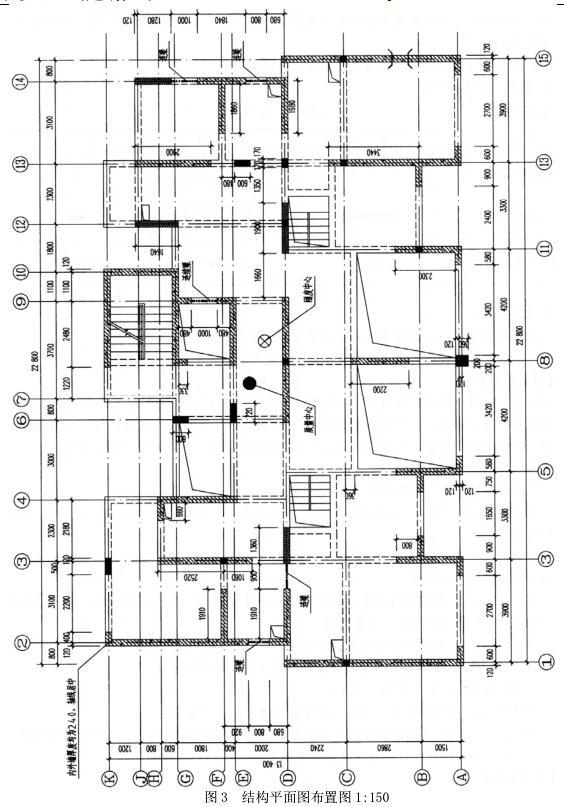

详见图 3。
