【试题要求】
1.任务说明

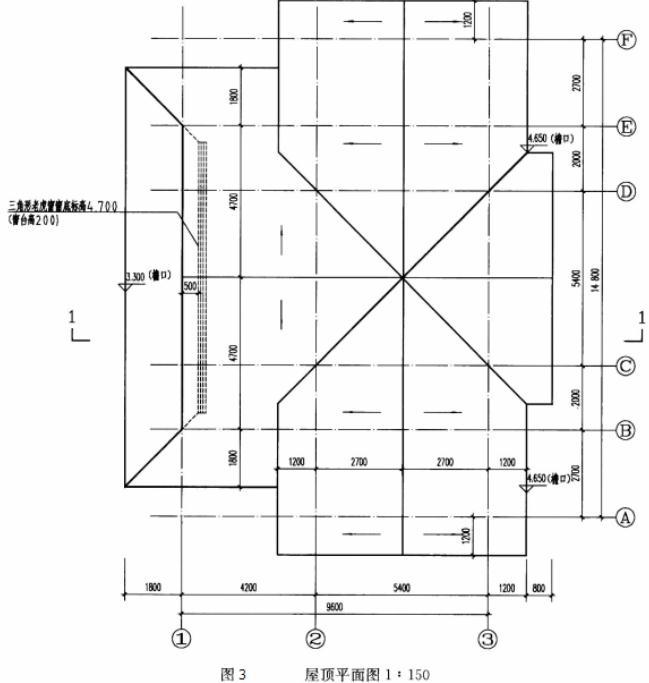

图 1～图 3 为某滨水建筑全部架空于水面之上，按指定剖切线位置和构造要求绘制剖面图，剖面图应正确反映平面图所示关系。
2.构造要求
(1)结构：现浇钢筋混凝土结构。
(2)地面：素土夯实，120mm 厚素混凝土，面铺地砖。
(3)楼面：亲水平台：120mm 厚现浇钢筋混凝土楼板，面铺地砖，板底抹灰。
(4)屋面：120mm 厚现浇钢筋混凝土屋面板，坡度为 1:2，面贴屋面瓦，板底抹灰。屋面檐口处无檐沟和封檐板，平面图上屋檐标高为结构面标高。
(5)墙：240mm 厚砌体墙，水泥砂浆面层。
(6)楼梯：120mm 厚现浇钢筋混凝土板式楼梯，梯级截面均为 260mm×160mm，上铺地砖，板底抹灰。
(7)梁：现浇钢筋混凝土梁，截面 240mm×400mm（宽×高）。
(8)门：门洞口高均为 2100mm。
(9)窗：三角形老虎窗的窗底标高见屋顶平面，其窗顶抵至屋面板底。其余窗与门同高，阳台处窗台标高为 3.460m。
(10)栏杆：均为通透式金属栏杆。
(11)室外踏步：素土夯实，100mm 厚素混凝土，面铺地砖。
(12)挡土墙：300mm 厚钢筋混凝土。
3.任务要求
(1)绘制 1-1 剖面图，按图例绘出构造要求所列各项内容及建筑可见线。
(2)在 1-1 剖面图上标注楼地面、楼梯休息平台、窗口、檐口及屋脊的标高。

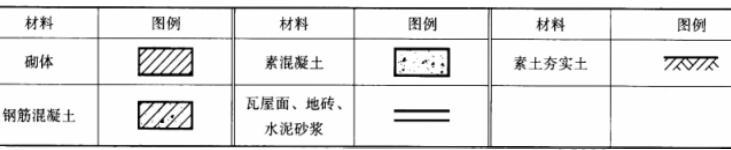

4.图例
【解析要点】
1.用铅笔线将各层的剖切符号连接起来
2.绘制剖切面投影线

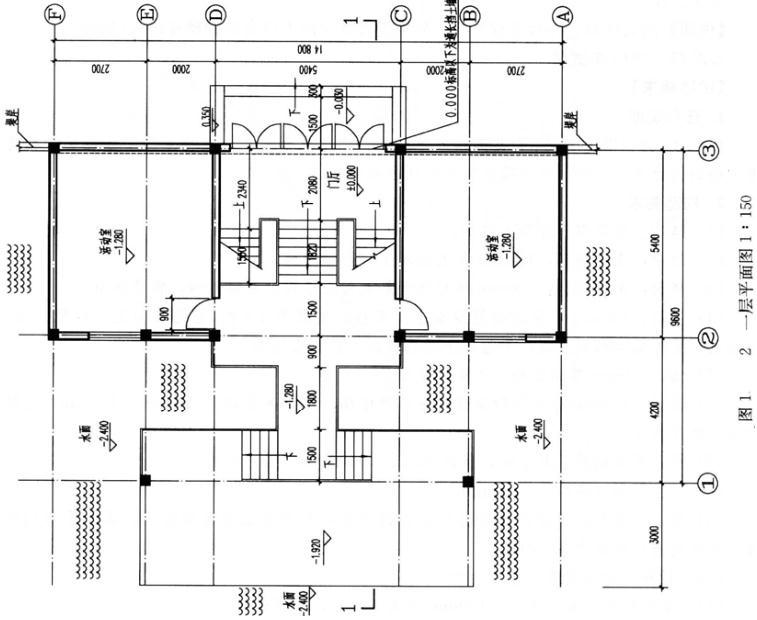

(1)一层平面从左到右依次剖切部位：水面(标高为-2.400m)，邻水平台(标高为-1.920m)，水面上空，邻水平台(标高为-1.280m)，平台临空栏杆，梯段(标高为+0.000～1.600m)，门厅地坪(标高为± 0.000m)，③轴挡土墙及外墙和外墙上的门，室外台阶(标高为-0.030m)，室外地坪(标高为-0.300m)。

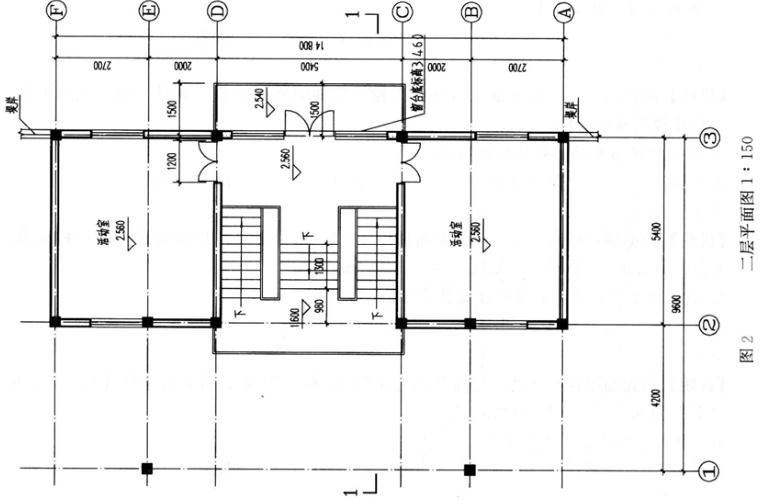

(2)二层平面从左到右依次剖切部位：②轴左侧平台临空栏杆，休息平台楼面(标高为1.600m)，梯段(标高为 1.600～±0.000m)，休息平台(标高为 2.560m)，休息平台临空栏杆，③轴外墙及外窗，露台(标高为 2.540m)，露台临空栏杆。
(3)屋顶平面从左到右依次剖切部位：檐口，坡屋面屋面板，老虎窗外墙外窗及屋面板，斜天沟，坡屋面，正脊，坡屋面板，斜天沟，老虎窗坡屋面板，檐口。
(4)题目中未规定设置基础具体要求，仅示意承重墙柱子基础局部即可。
(5)钢筋混凝土框架结构楼板处设置框架梁，屋面板处设置屋面梁。
(6)门洞口处均应设置过梁。
3.绘制看线投影线
(1)一层平面从左到右依次看到部位：①轴柱投影线，①轴右侧梯段投影线(标高为-1.920～-1.280m)，邻水平台(标高为-1.280m)临空栏杆投影线，活动室转交外墙投影线，②轴右侧活动室外门投影线，梯段(标高为-1.280～±0.000m)投影线，③轴右侧室外台阶挡土墙投影线。
(2)二层平面从左到右依次看到部位：①轴柱投影线，休息平台(标高为 1.600m)栏杆投影线，活动室转交外墙投影线，梯段(标高为 1.600～2.560m)投影线，③轴左侧活动室外门投影线，③轴右侧室外露台栏杆投影线。
(3)屋面看线从左到右依次看到部位：檐口水平投影线，老虎窗侧檐口和正脊投影线，坡屋面正脊，侧檐口，斜天沟与水平檐口投影线，①～②轴间屋面框架梁投影线，⑥轴内墙坡屋面交线投影线。
4.完善建筑结构关系和建筑构造做法
(1)以下部位需按照题目要求分层绘制构造做法：楼面、屋面、外墙、楼梯、湖水挡土墙、室外踏步台阶。
(2)根据题目中对门窗的要求，确定门窗洞口高度。
5.注明楼地面、楼梯休息平台、窗口、檐口及屋脊的标高

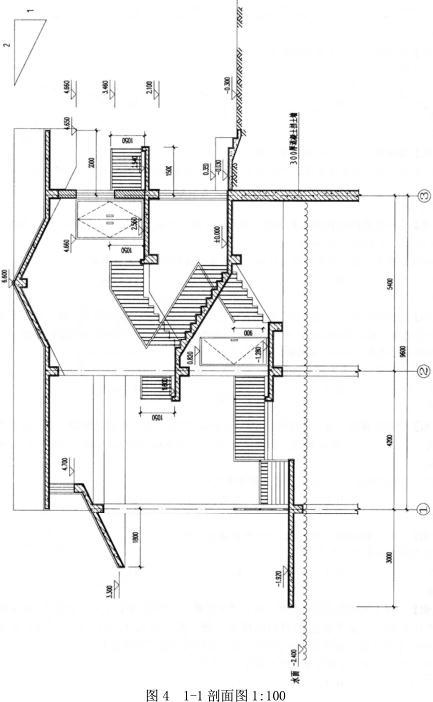

详见图 4。
