【试题要求】
1.任务说明
图 1～图 4 为某南方多层公共建筑出入口的局部平面图，按指定剖切线位置和构造要求绘制完善剖面图，剖面图应正确反映平面图所示关系。
2.构造要求
(1)结构：现浇钢筋混凝土结构。
(2)地面：素土夯实，150mm 厚 3:7 灰土垫层，60mm 厚细石混凝土，30mm 厚干硬性水泥砂浆， 20mm 厚石材面层。
(3)楼面：100mm 厚现浇钢筋混凝土楼板，楼面构造厚度 90mm。
(4)屋面：100mm 厚现浇钢筋混凝土屋面板，屋面构造厚度 250mm。
(5)墙：300mm 厚加气混凝土砌块填充墙。
(6)女儿墙：200mm 厚钢筋混凝土，从结构面起计 600mm 高。
(7)梁：仅在墙下及板边设梁，梁截面 600mm×300mm（高×宽）。
(8)门：门洞口高均为 2100mm（含电梯门）。
(9)落地窗：窗洞顶与梁平齐，窗底落在楼板翻边顶。
(10)栏杆：均为金属栏杆。
(11)雨篷：金属雨篷，总厚度 200mm。
3.任务要求
(1)绘制 1-1 剖面图，按图例绘出构造要求所列各项内容并补全建筑可见线。
(2)在 1-1 剖面图上标注楼地面、屋面、女儿墙顶、剖到的落地窗洞顶标高。
(3)在剖面图上按规范要求设置栏杆并标注⑥轴上栏杆的最小高度。

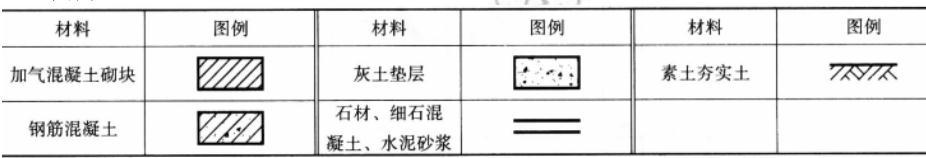

4.图例
【解析要点】
1.用铅笔线将各层的剖切符号连接起来
2.补全图形

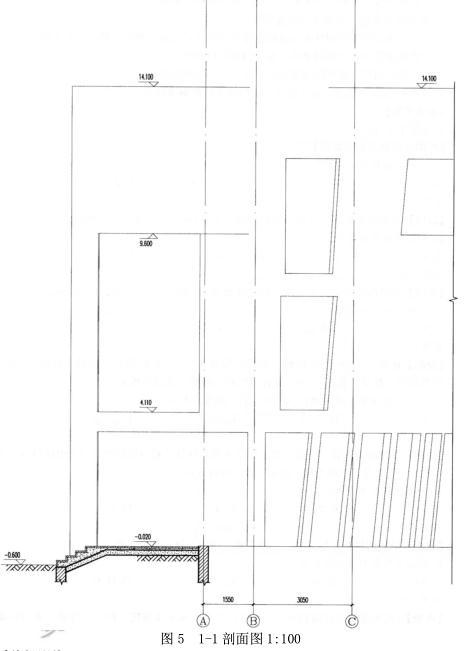

如图 5，已经给绘出室外地坪、室外台阶及圆形混凝土墙及洞口投影线，考生在此基础上补全剖面即可。

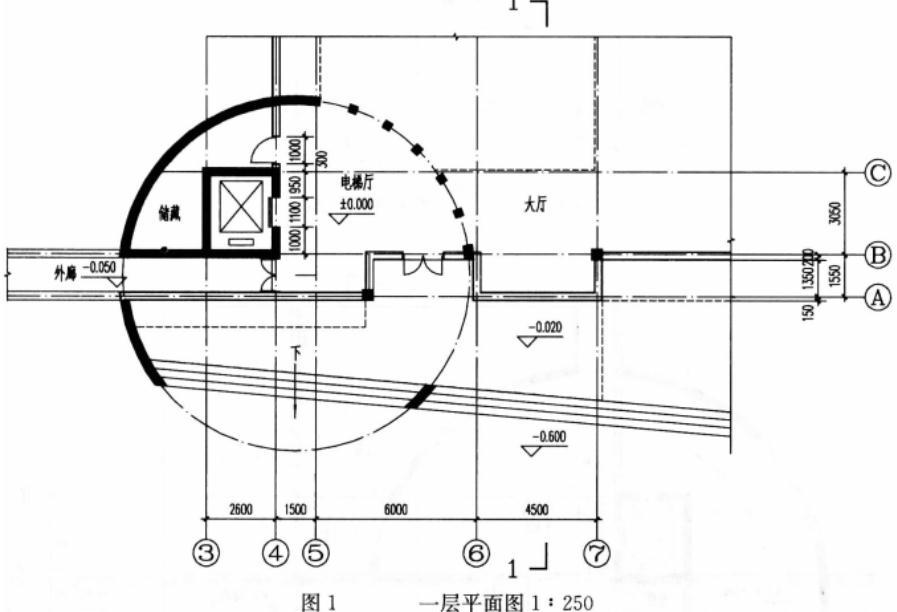

(1)一层平面从下到上依次剖切部位：室外地坪(标高为-0.600m)，室外台阶(标高为-0.020m)，④轴外墙、大厅地面(标高为±0.000m)。

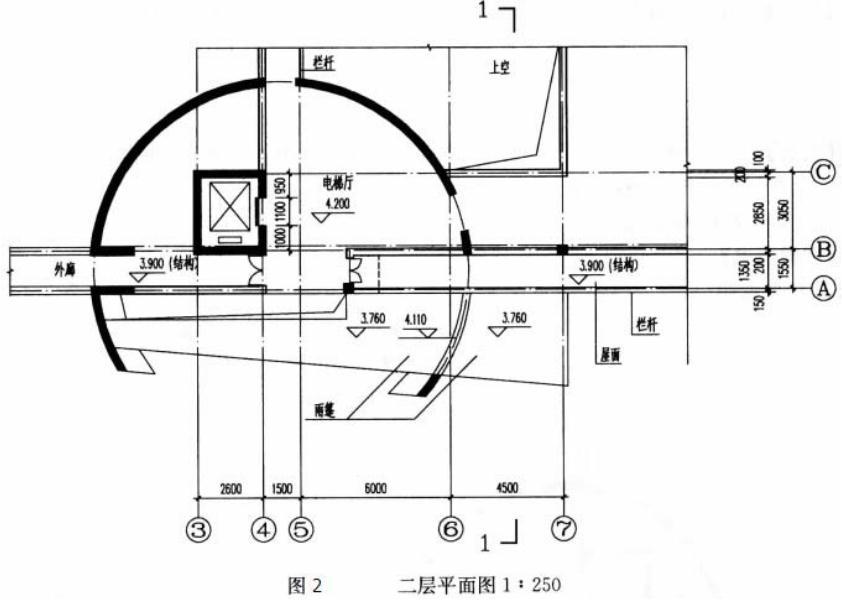

(2)二层平面从下到上依次剖切部位：雨篷（结构标高为3.760m），
轴间室外走廊（结构标高为3.900m）及临空栏杆，
轴外墙，
轴室内楼面（标高为4.200m），
轴内墙，大厅上空。
(3)三层平面从下到上依次剖切部位：
轴外墙及落地窗和护栏杆，
轴内楼面（标高为8.400m），
轴临空栏杆，大厅上空。

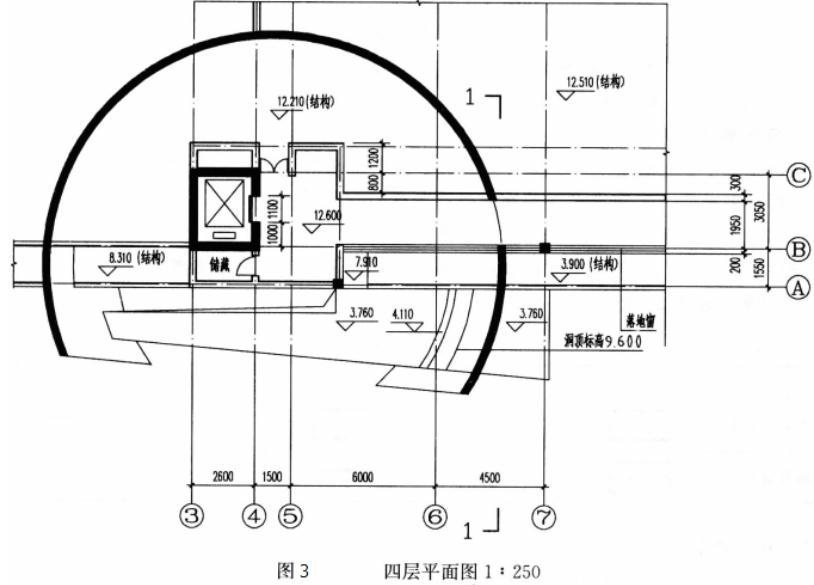

(4)四层平面从下到上依次剖切部位：
轴外墙及落地窗和护栏杆，
轴上侧1950mm走廊楼面（标高为12.600m），走廊上侧外墙、屋面（结构标高为12.510m）。

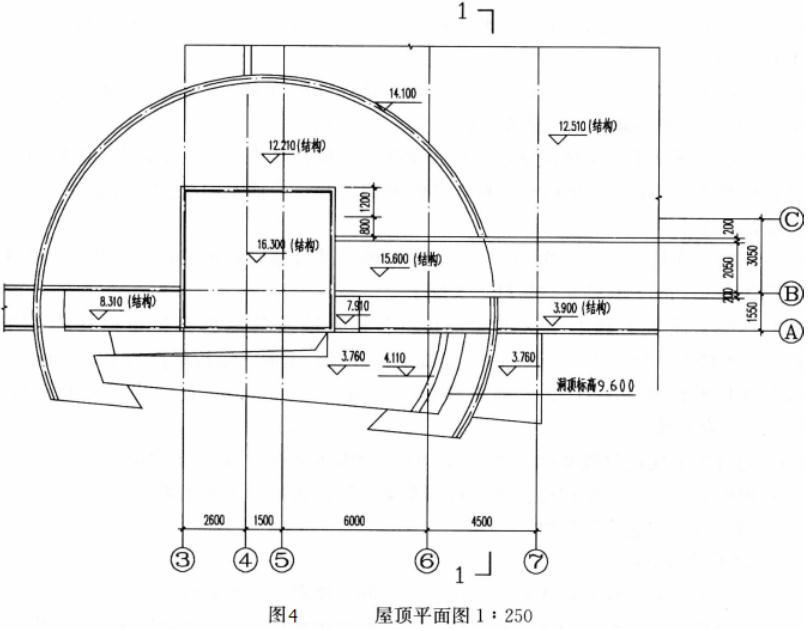

(5)屋顶平面从下到上依次剖切部位：
轴上侧1950mm范围内屋面板（标高为15.600m）及女儿墙。
(6)题目中未规定设置基础具体要求，仅示意承重墙柱子基础局部即可。
(7)钢筋混凝土框架结构楼板处设置框架梁，屋面板处设置屋面梁。
(8)门洞口处均应设置过梁。
3.绘制看线投影线
(1)一层平面从下到上依次看到部位：电梯间，储藏室门投影线。
(2)二层平面从下到上依次看到部位：电梯间门投影线，
轴外廊门投影线。
(3)三层平面从下到上依次看到部位：
轴外廊门雨篷投影线，电梯门投影线。
(4)四层平面从下到上依次看到部位：电梯门投影线。
(5)屋面看线从下到上依次看到部位：电梯机房投影线。
4.完善建筑结构关系和建筑构造做法
(1)以下部位需按照题目要求分层绘制构造做法：地面、楼面、屋面、女儿墙。
(2)根据题目中对门窗的要求，确定门窗洞口高度。
(3)设置防潮层。

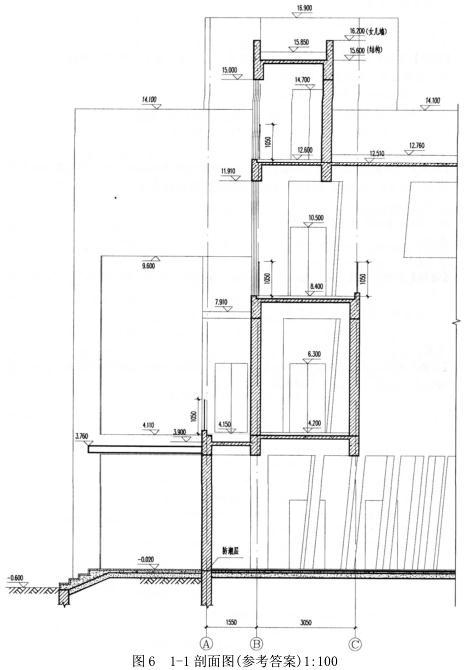

5.注明楼地面、屋面、女儿墙顶、剖到的落地窗洞顶标高
详见图 6。
