【试题要求】

1.任务描述

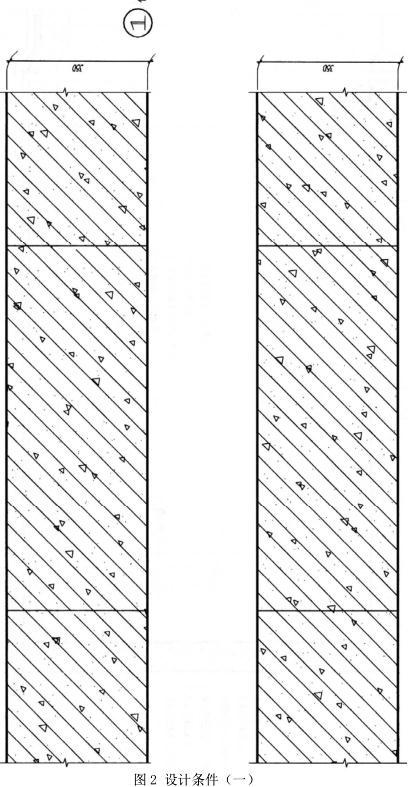

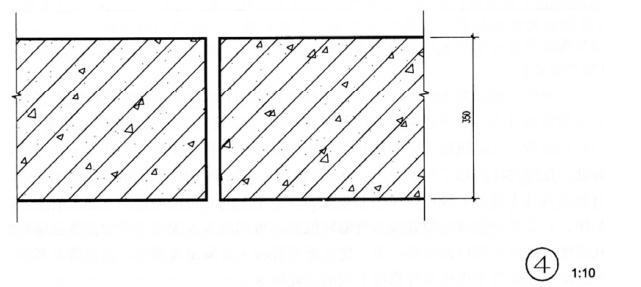

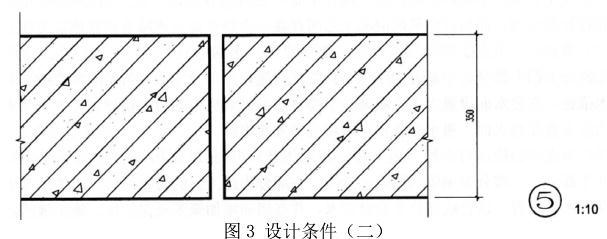

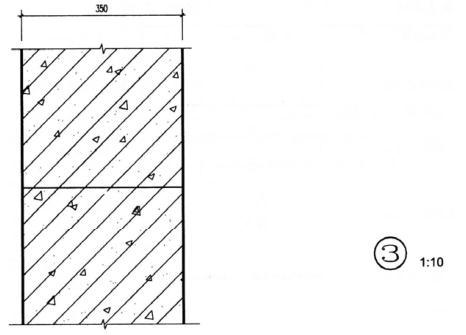

图 1 为某地下室的剖面示意图，按指定的节点绘出构造详图（在图 2、图 3 上作答）。防水等级为Ⅰ。

2.构造做法

地下室顶板、侧墙、底板做法见地下室剖面示意图。

3.任务要求

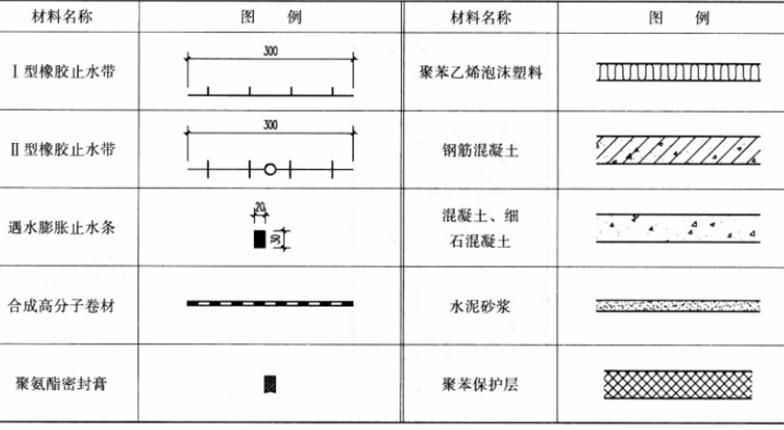

(1)采用下列材料及图例（下表），完成①～⑤各节点详图。并按照做法要求画出各构造层次（不必写出做法）。

(2)根据作图，完成本题的作图选择题。

查看答案 纠错

答案：

本题解析：

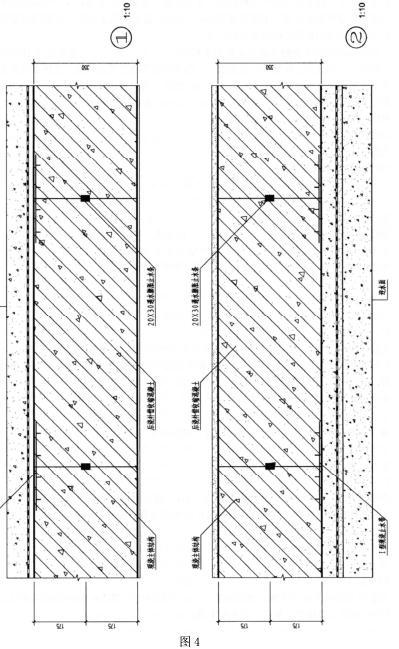

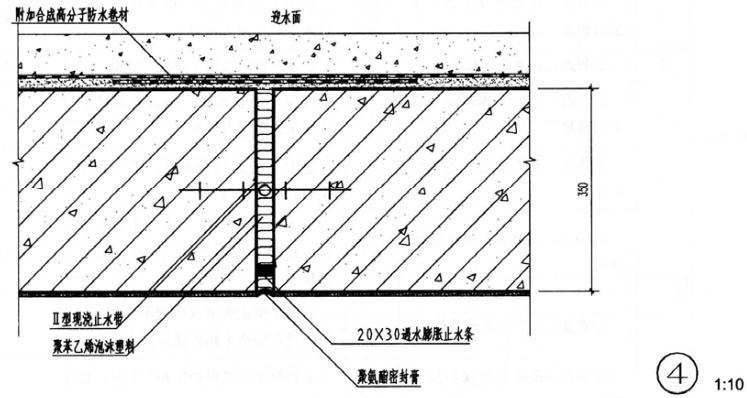

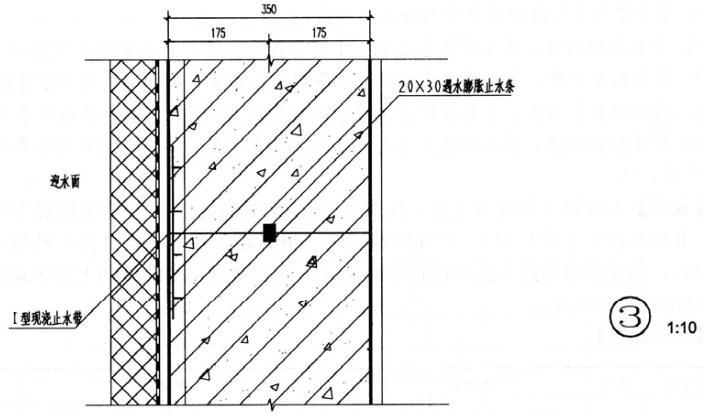

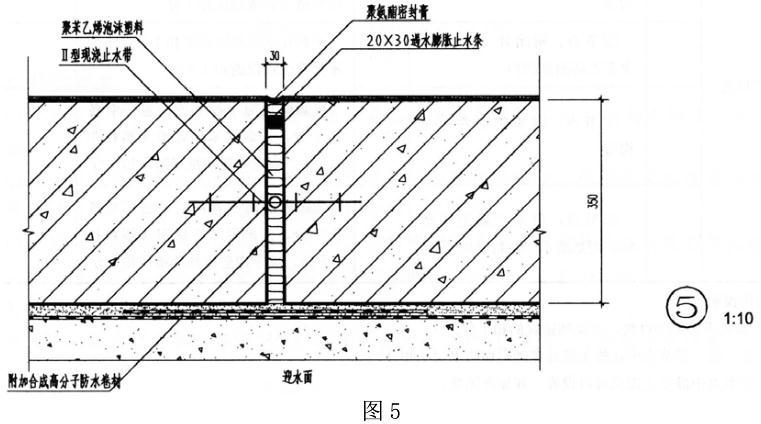

详见图 4、图 5。

更新时间：2022-01-14 12:53
