设计条件

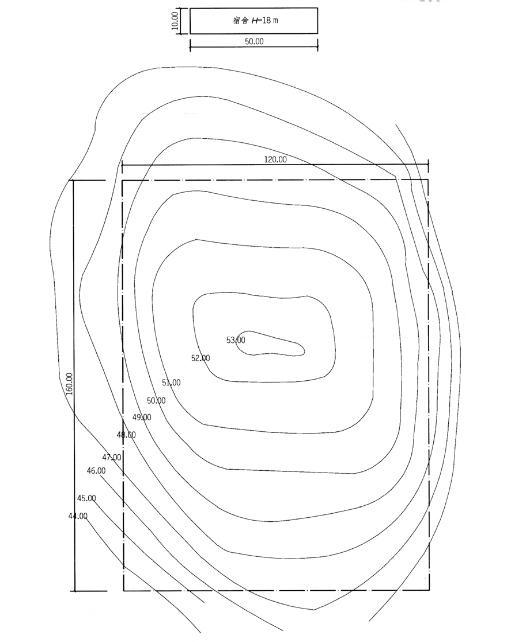

1.某建筑用地平面形状及尺寸如图所示。
2.在用地红线内布置三种相同的宿舍楼，宿舍楼平面尺寸高度如图所示。
设计要求
1.宿舍楼布置在坡度＜10%的坡地上，正南北向布置。
2.自南向北第一栋宿舍楼距南侧用地红线40m。
3.根据土方量最小的原则确定建筑室外场地高差。
4.宿舍楼的间距应满足日照要求（日照间距系数为1.5）并选择最小值。
任务要求
1.画出用地红线内坡度≥10%的坡度范围，用斜线表示，并估算其面积。
2.根据设计要求，绘出三幢宿舍楼的位置，并标注其间距。
3.根据作图，在下列单选题中选出正确的答案。
解题要点
1.根据坡度、坡向及等高线正确理解场地条件，并进行三维空间思维。
2.抓住题意关键问题，确定用地红线内坡度≥10%的坡地范围。
3.正确运用设计等高线法进行场地竖向设计。
4.满足日照要求确定宿舍楼的间距的最小值。

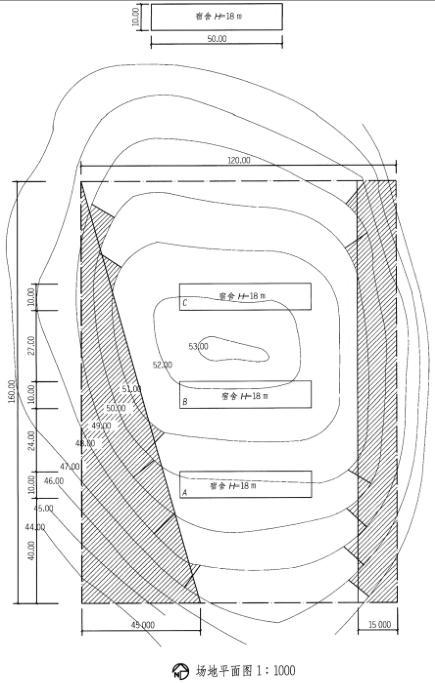

作图提示
1.根据坡度公式i=Δh/ΔL，本场地等高距为1m，控制等高线间距△L≤1m÷10%=10m。用地红线范围内找出等高线间距≤10m的范围，即为用地红线内坡度，≥10%的坡地范围，用斜线表示。
2.计算用地红线内坡度≥10%的坡地面积，场地西侧坡度≥10%的坡地范围近似于一个三角形，直角边长度分别为160m和45m，所以可以得出场地西侧坡度≥10%的坡地范围的面积为160m×45m/2=3600m
。场地东侧坡度≥10%的坡地范围近似于一个矩形，两边长度分别为160m和15m，所以可以得出场地东侧坡度≥10%的坡地范围的面积为160m×15m=2400m
。用地红线内坡度≥10%的坡地总面积为3600m
+2400m
=6000m
。
3.根据题目要求，自南向北第一栋宿舍楼距南侧用地红线40m，所以最南边第一栋宿舍楼（宿舍楼A）布置于距南侧用地红线距离40m的位置，正好位于等高线50.00上，其场地标高为50.00m。
4.当地日照间距系数为1.5，宿舍楼高度为18m，所以最南边的宿舍
楼A和中间的宿舍楼B的间距为18m×1.5=27m，宿舍楼B正好位于等高线52.00上，宿舍楼B的场地标高为52.00m。由于宿舍楼A和宿舍楼B之间存在2.00m的高差，所以在日照间距上可以减少2.00×1.5=3m的距离，即宿舍楼A和B之间的间距应为24.00m。
5.按照日照间距计算，中间的宿舍楼B和最北边的宿舍楼C之间的距离为18m×1.5=27m，以此间距布置宿舍楼C，宿舍楼C正好位于等高线52.00上，所以宿舍楼C的场地标高为52.00m。与宿舍楼B的标高相同，间距不需要折减。
6.标注相关尺寸。
