设计条件

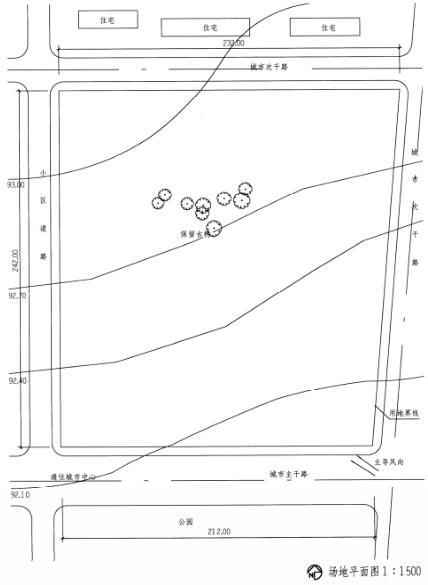

1.某城市拟建一座综合性展览馆，用地南侧为城市公园，用地范围见图。

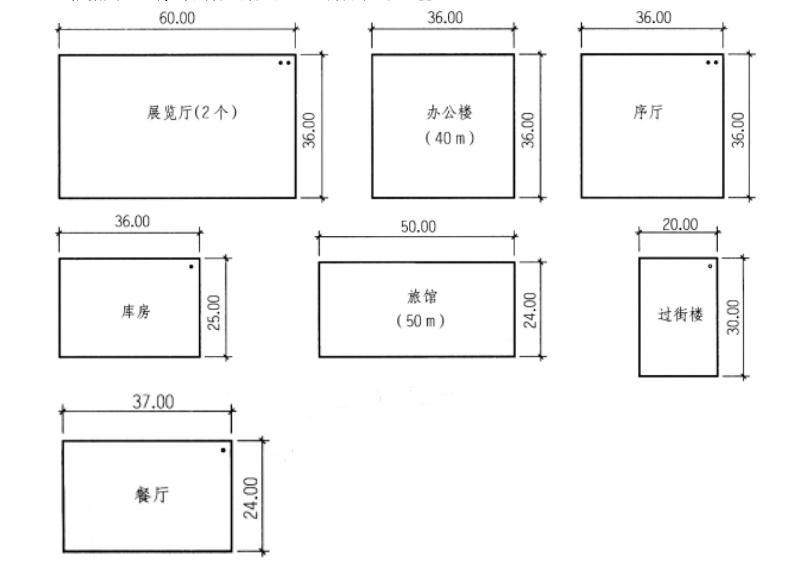

2.综合性展览馆包括：展览厅、序厅、库房、餐厅、办公楼、旅馆、过街楼、中心广场、卸货广场、停车场。各项目层数及尺寸见下图。当地日照间距系数1.2。
3.规划及设计要求：用地红线后退15m范围内不能安排建筑物及展场，作为绿化带。
任务要求
1.绘出场地布置图：标明项目名称。其中：①要求有四个出入口，不许在南侧开机动车出入口；②餐厅要有独立内院；③展览厅前要有不小于9000m
的中心广场，在其附近布置不小于1800m
的卸货广场；④展览厅附近布置大客车停车位6个(4m×12m)，办公楼前布置小汽车停车场(2400m
)；⑤保留古树。
2.各项目的形状尺寸不得改动，但可旋转。
3.根据用地地形等高标出各出入口的标高。
解题要点
1.场地设计的主要任务是：
(1)进行合理的功能分区，包括主次、动静、内外、先后、洁污等空间的功能分区：
(2)选择建筑与设施的最佳位置，即根据建筑朝向、间距、采光、通风、景观及建筑规模等确定建筑物的落位；
(3)布置顺畅便捷的道路。系统包括主、次道路及消防道路等；
(4)确定广场空间及外部景观环境。
2.分析场地现状及设计任务书的要求，正确理解题意。
3.满足总体布局要求。
4.合理选择主出入口位置。
5.进行有效的交通系统组织与场地布置。
6.满足展览与办公，客房与餐饮的功能关系要求。
7.运用所学知识及个人经验（工程实践或试前训练）进行方案推敲。
8.良好的空间感觉及思维是必不可少的。
9.图示表达准确快速。

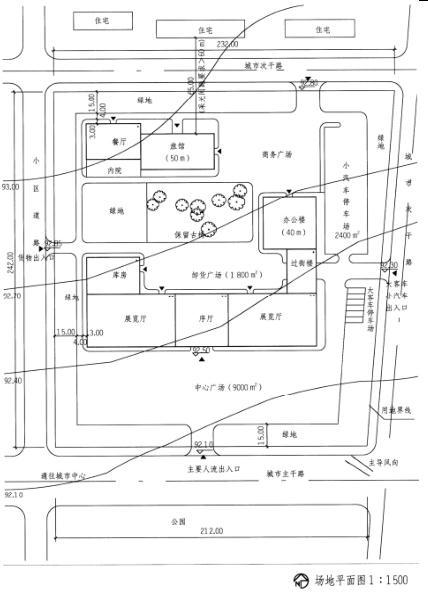

作图提示
1.展览厅及办公用地沿城市主、次干路展开布置。展览厅面向城市主干路。高层建筑布置在场地北部（但应满足日照间距要求），使总体布局均衡，空间形态完整。
2.高层旅馆用地位于场地西北。餐厅的位置应布置在场地的下风向上。
3.高层办公楼布置在用地的东面，其北面与高层旅馆形成商务广场。
4.保留场地中心古树。
5.主要人流出入口及中心广场应在场地最南面选定。
6.停车场主出入口设在东边次干路距交叉口≥70m处。停车场要有两个出入口。
7.建筑退红线15m。
8.场地内应分别设有展览厅、高层办公楼、高层旅馆以及独立的货物出入口。
9.中心广场沿主次干路布置，面积≥9000m
。
10.停车场布置位置合理集中紧凑，面积≥2400m
。满足6辆大型货车的停放要求。
11.卸货广场应方便展台使用，面积≥1800m
。
12.旅馆与办公的商务广场布置合理。
13.道路系统布置合理，符合消防规范要求。高层建筑周围设有环形的消防车道。
14.序厅、库房与展览厅关系紧密而合理。
15.办公楼、过街楼与展览厅的关系符合要求。
16.高层旅馆与餐厅关系良好。
17.标注建筑物及场地名称、场地主要标高。
18.用文字说明中心广场、卸货广场、内院、停车面积以及客车车位等内容。

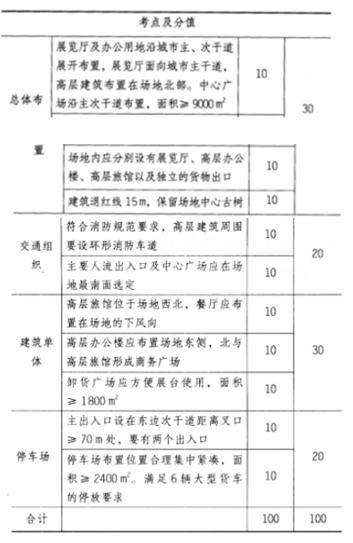

参考评分标准
