设计条件

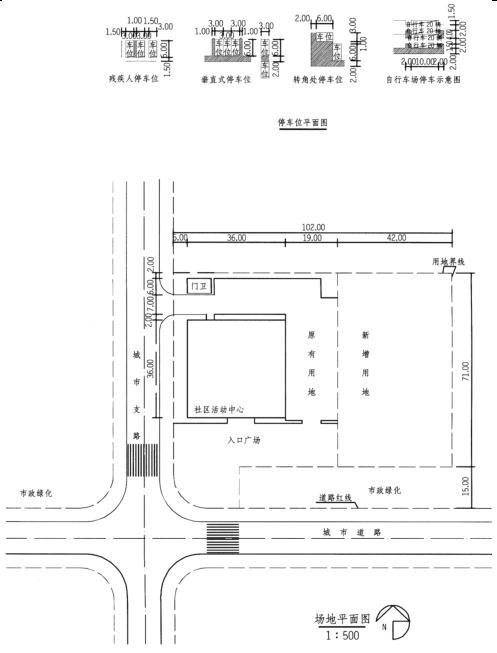

1.某社区活动中心拟扩建室外停车场，用地见下页图。
2.要求在活动中心建筑东侧原有场地布置自行车停车场，保留原门卫和出入口，其余用地范围内尽可能多布置小汽车停车位（含残疾人停车位6个），停车位尺寸及布置要求见停车位平面图。
3.停车场内车行道宽度不小于7m，要求车行道贯通无盲端。停车方式采用3辆一组的成组垂直式。
4.小汽车停放量超过50辆时，车辆出入口不应少于两个，两个出入口的净距应大于10m。
5.停车场用地范围及建筑周边至少留出2m宽的绿化带，残疾人停车位及原门卫处可不设。自行车停车带与建筑物、道路以及小汽车停车位之间也应留出2m宽的绿化带。
6.停车场的汽车通道由城市道路引入，引道宽度，单车道为5m，双车道为7m。
任务要求
1.根据上述条件和要求，画出停车场平面图。要求表示车行方向和车行、人行出入口位置。
2.注明相关尺寸、各停车带（可不绘车位线）的停车数量及停车场的车位总数。
解题要点
1.停车场出入口数量及其最小间距应满足《汽车库、修车库、停车场设计防火规范》要求。
2.合理布置停车带和行车道。车位尽可能布置合理与多设。
3.尽可能形成环形车道，方便通行。特别注意不同大小车辆的转弯半径布置。
4.按要求合理进行残疾人车位设置。做到位置与尺度正确，方便使用。

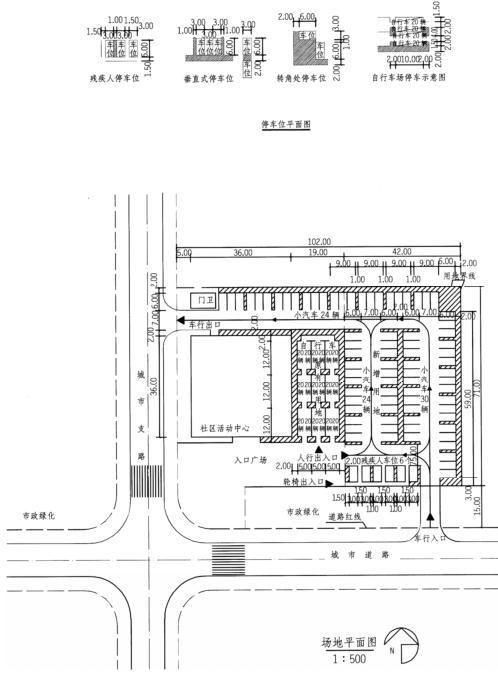

作图提示
1.此题考的是一个社区活动中心原有停车场的改扩建问题。原有停车场活动中心建筑的东侧和北侧，用地比较狭窄，只能停放41辆小汽车，在西北角有一个7m宽的车行出入口和门卫。为扩建停车场，在原有用地东侧新增东西宽42m，南北长71m的用地。要求将建筑东侧原有小汽车停车场改作自行车停放场地，其余原有停车场地加上新增用地全部改为小汽车停车场。此题不同于往年停车场题的地方是，小汽车停车位要求每3辆1组，成组布置，两组之间设1m绿化隔离带。另外还增加了自行车停车场布置。自行车也要求20辆1组布置。均根据所给图示完成作图。
2.小汽车停车场扩建后容量肯定会超过50辆。无论题目有无提示，汽车出入口不能少于两个。原有出入口保留，只能在南面再开一个。新增用地将是主要的小汽车停车场地。用地宽42m，正好布置2条车道4条停车带作“回”字形布置，这是典型的布置方法。然后和建筑北侧原有场地贯通，统一布置车位。
3.题目要求考虑车行和人行路线组织以及人、车出入口位置，特别是残疾人车位摆放。应注意活动中心主入口和入口广场在南部，公共人流进出停车场显然宜在停车场南部向东位置上。小
汽车两个口分工，南侧进西北出也比较合理。
4.残疾人车位考虑去活动中心方便，离车辆入口又近，宜放在南面。残疾人轮椅专用通道向西直通活动中心入口广场。
5.自行车停车场在36m×19m用地上按图示要求，正好布置9组停车带，每组40辆，共停360辆。自行车场的人员出入口布置在南面靠近活动中心入口广场比较合适。
