【设计条件】

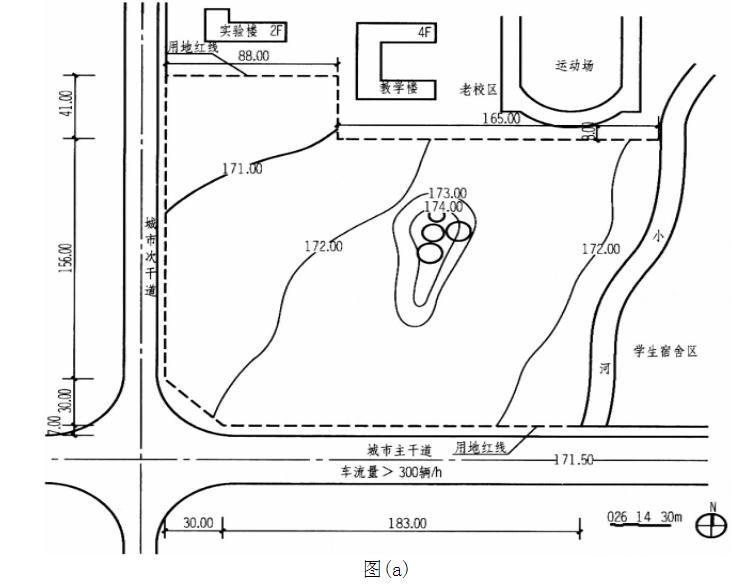

·我国南方某艺术学校拟扩建附属中学，建筑用地，如图(a)所示。
·规划要求
(1)建筑退后道路红线≥15m。
(2)留出绿化带宽度：沿小河≥5m，沿城市主道路≥15m，沿城市次干道≥10m。
(3)保留场地中的原有树木。
·建设内容

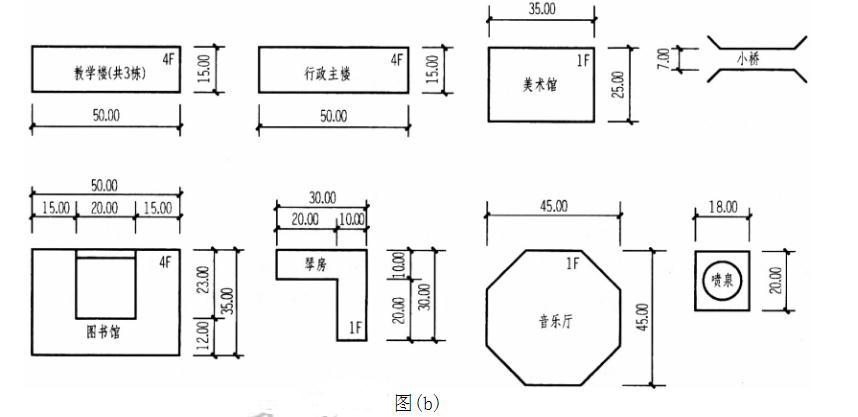

(1)建筑物：教学楼（共 3 栋），图书综合楼，小型音乐厅，琴房，行政楼，美术展厅等，建筑形状、层数、平面尺寸，如图(b)所示。
(2)场地：学校主入口广场面积≥6000 m
，音乐厅外广场面积≥1000 m
，美术展厅外广场面积≥800 m
，美术展厅室外展场面积≥300 m
。
·使用要求
(1)考虑新老校区及学生宿舍区功能上的联系。
(2)小型音乐厅和美术展厅能单独对外开放。
(3)根据需要可考虑增设连廊。
(4)要求主入口广场设喷泉一座，
音乐广场设14个车位， 美术广场及行政楼分别设 5 个车位(车位尺寸 3m×6m)。
【任务要求】
·根据设计条件绘制总平面图，画出建筑物、场地、道路、绿化
隔离带、停车场的位置，注明各建筑物名称。
·标出有关规范的控制尺寸。
·标出各广场面积及标高。
·用黑三角画出主要出入口、次要出入口。
·各建筑物形状尺寸不得变动，但可以旋转。
解题要点
1.根据坡度、坡向及等高线正确理解场地条件，并进行三维空间思维。
2.抓住题意关键问题，确定用地红线内坡度≥10%的坡地范围。
3.正确运用设计等高线法进行场地竖向设计。
4.满足日照要求确定宿舍楼的间距的最小值。
作图提示
1.根据坡度公式i=Δh/ΔL，本场地等高距为1m，控制等高线间距△L≤1m÷10%=10m。用地红线范围内找出等高线间距≤10m的范围，即为用地红线内坡度，≥10%的坡地范围，用斜线表示。
2.计算用地红线内坡度≥10%的坡地面积，场地西侧坡度≥10%的坡地范围近似于一个三角形，直角边长度分别为160m和45m，所以可以得出场地西侧坡度≥10%的坡地范围的面积为160m×45m/2=3600m
。场地东侧坡度≥10%的坡地范围近似于一个矩形，两边长度分别为160m和15m，所以可以得出场地东侧坡度≥10%的坡地范围的面积为160m×15m=2400m
。用地红线内坡度≥10%的坡地总面积为3600m
+2400m
=6000m
。
3.根据题目要求，自南向北第一栋宿舍楼距南侧用地红线40m，所以最南边第一栋宿舍楼（宿舍楼A）布置于距南侧用地红线距离40m的位置，正好位于等高线50.00上，其场地标高为50.00m。
4.当地日照间距系数为1.5，宿舍楼高度为18m，所以最南边的宿舍
楼A和中间的宿舍楼B的间距为18m×1.5=27m，宿舍楼B正好位于等高线52.00上，宿舍楼B的场地标高为52.00m。由于宿舍楼A和宿舍楼B之间存在2.00m的高差，所以在日照间距上可以减少2.00×1.5=3m的距离，即宿舍楼A和B之间的间距应为24.00m。
5.按照日照间距计算，中间的宿舍楼B和最北边的宿舍楼C之间的距离为18m×1.5=27m，以此间距布置宿舍楼C，宿舍楼C正好位于等高线52.00上，所以宿舍楼C的场地标高为52.00m。与宿舍楼B的标高相同，间距不需要折减。
6.标注相关尺寸。
