设计条件：·某坡地上已平整出三块台地，如图(a)所示。·每块-考网

设计条件：

·某坡地上已平整出三块台地，如图(a)所示。

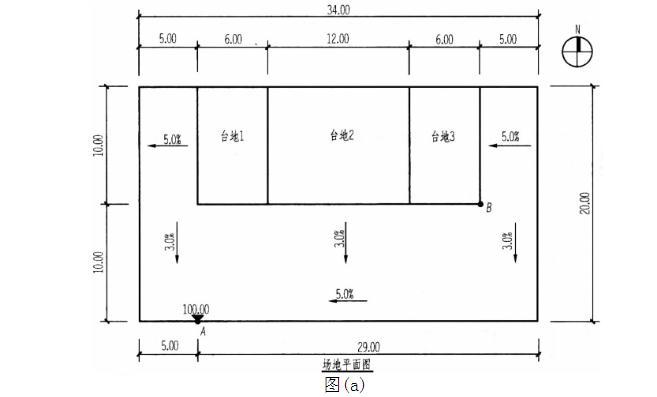

·每块台地均高于相邻坡地，台地与相邻坡地的最小高差为 0.15m。

比例：1:200

单位：m

场地设计作图题,章节练习,基础复习,综合练习【任务要求】

·绘制等高距为 0.15m 且经过 A 点的坡地等高线，标注各等高线高程。

·标注三块台地及坡地上 B 点的标高。

·根据作图结果，在下列单选题中选择一个对应答案。

查看答案纠错

答案：

本题解析：

1.确定 100.00 等高线位置

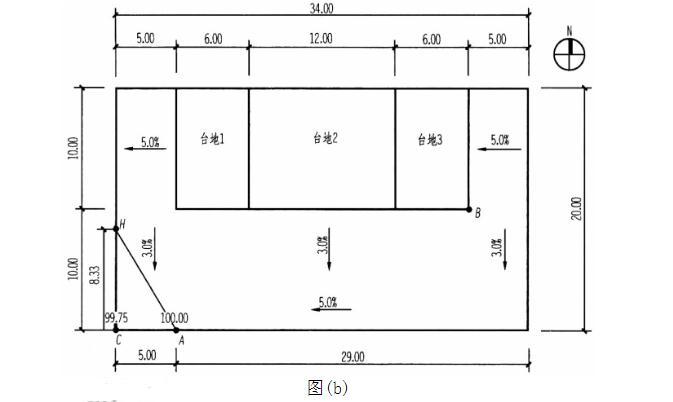

由于题目已知基地南侧边界线上 100.00m 高程 A 点位置，故我们只需求出基地西侧边界线上高程为 100.00m 的点的位置，连接两点即可确定 100.00 等高线位置。已知 A 点高程为 100.00m，设定西南角为 C 点，C 点与 A 点之间距离为 5.00m，A、C 点之间坡度为 5%，由此可计算出 C 点高程为 100.00m－5.00m×5%=99.75m。下面我们可以找出西侧边界线上 100.00 标高点（H 点）的位置。已知 C 点高程为 99.75m，与 100.00m 高程相差 0.25m，南北方向上坡度为 3%，所以 C 点与 H点之间的距离为 0.25m/3%=8.33m。从 C 点垂直向北 8.33m 即为南北方向上高程为 100.00m 的点（H点）的位置。连接 AH，即为 100.00 等高线，如图(b)所示。

场地设计作图题,章节练习,基础复习,综合练习

2.确定场地上其他等高线位置

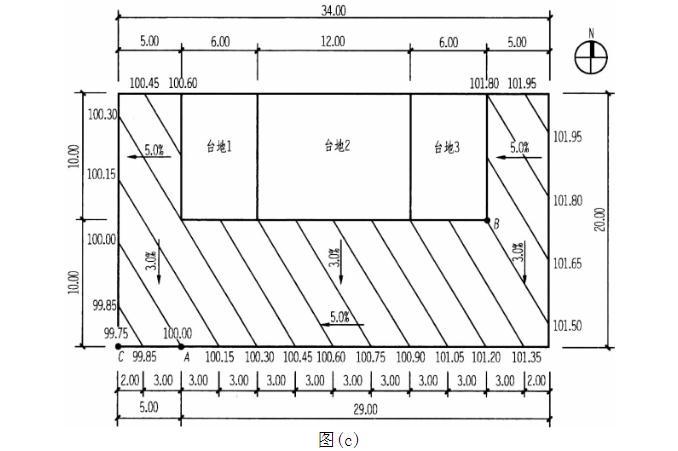

由于题目要求场地内等高距为 0.15m，已知东西方向上场地坡度为 5%，可以得到东西方向上等高线间距为 0.15m/5%=3.00m，所以从100.00 等高线分别向西、东两侧以 3.00m 的距离依次作100.00 等高线的平行线，得到 99.85、100.15、100.30、100.45、100.60、100.75、100.90、101.05、101.20、101.35、101.50、101.65、101.80、101.95 等高线，如图(c)所示。

场地设计作图题,章节练习,基础复习,综合练习

3.确定三个台地标高和 B 点标高根据题目要求，台地高程必须高于

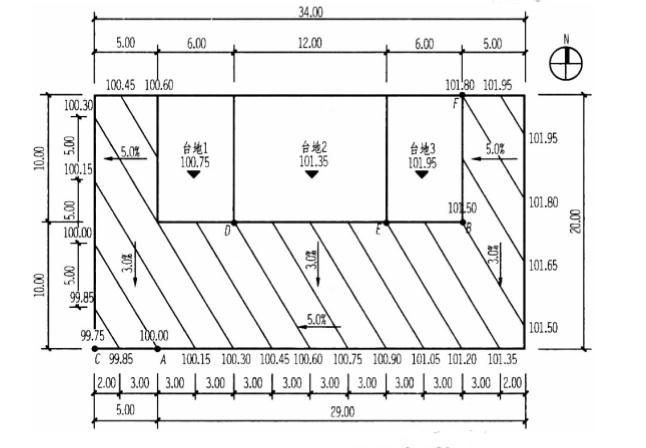

坡地高程，且台地与坡地之间的最小高差是 0.15m。如图(d)所示，台地 1 最高高程点为 D 点 100.60m，则台地 1 高程为 100.60m＋0.15m=100.75m。台地 2最高高程点为 E 点 101.20m，则台地 2 高程为 101.20m＋0.15m=101.35m。台地 3 最高高程点为 F点 101.80m，则台地 3 高程为 101.80m＋0.15m=101.95m，所以选择题第 4 题应选答案 D。台地 1与台地 2 相差高度为 101.35m－100.75m=0.6m，所以选择题第 2 题应选答案 C。看图可知，101.50m等高线正好与 B 点相交，故 B 点高程为 101.50m，选择题第 1 题应选答案 B。台地 2 高程为 101.35m，台地 2 原地形中最低点高程为 100.60m（D 点），所以台地 2 与原地形最大高差为 101.35m－100.60m=0.75m，选择题第 3 题应选答案 B。
