设计条件
山坡地拟建一库房，有道路通入，其场地绝对标高为270.00m，室内外高差为0.15m。库房周边外扩2.5m后，再设0.5m宽的排水明沟与路下暗沟（排水明沟与暗沟构造与沟深不考虑）。设明沟与暗沟外边缘的绝对标高也为270.00m。
任务要求
1.绘出填方和挖方后的[1535592514(1).gif]护坡。
2.绘出场地排水明沟和暗沟，使场地周围雨水排出。
3.不得设置挡土墙。
解题要点

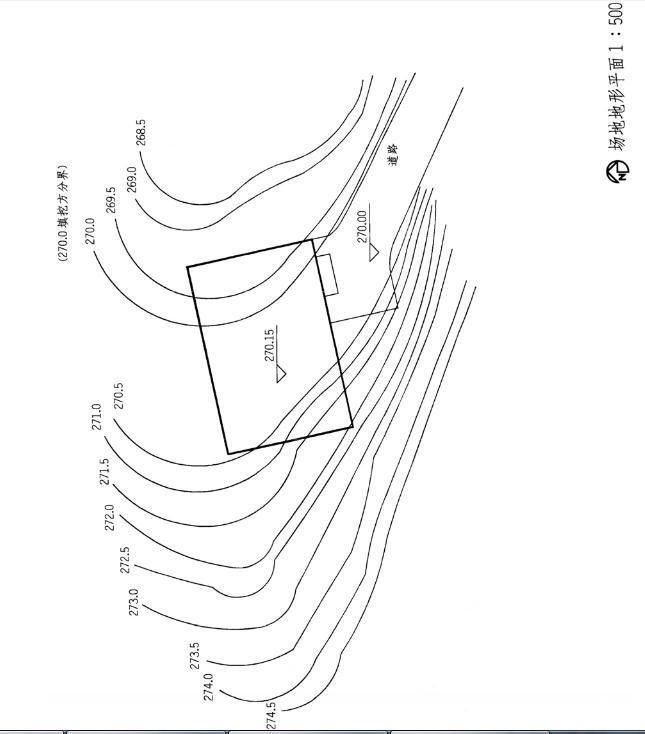

1.根据场地地形图，正确理解场地自然条件。
2.进行三维空间思维，构想出场地立体自然形态和场地设计形态。
3.根据任务书要求和场地情况（包括散水、明沟、暗沟等）进行地形调整。
4.计算护坡控制点（“零点”与四角）的设计标高及原场地自然标高的高程差，按1：2的坡度放坡。
5.确定并绘制护坡范围。
6.注意阴、阳角的放坡处理（折线、直角与圆角形态）。

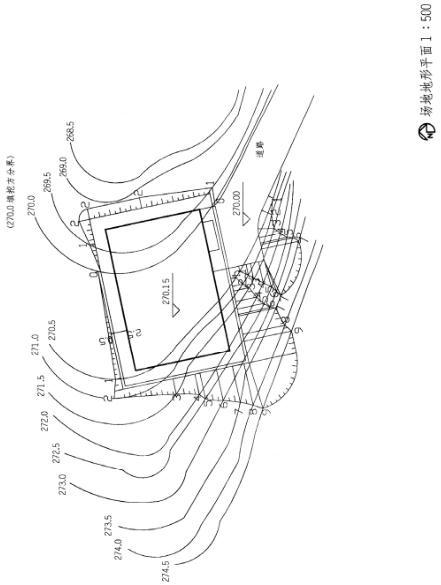

作图提示
1.根据场地设计标高与自然等高线的高差求取放坡轮廓线的控制点。
2.如高差，7为0m、0.25m、0.5m、1.0m、1.5m、2.0m、2.5m、3.0m、3.5m、4.0m、4.5m等，那么按1：2的坡度放坡就会知道交点的水平距分别为0m、0.5m、1.0m、2.0m、3.0m、4.0m、5.0m、6.0m、7.0m、8.0m、9.0m，求得其交点。
3.连接各点，产生放坡轮廓线。
4.注意阴角（挖方）部位和阳角（填方）部位的放坡轮廓线。
5.标注尺寸及必要的文字说明。

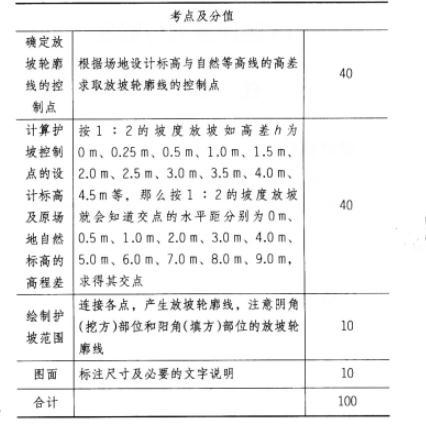

参考评分标准
