设计条件

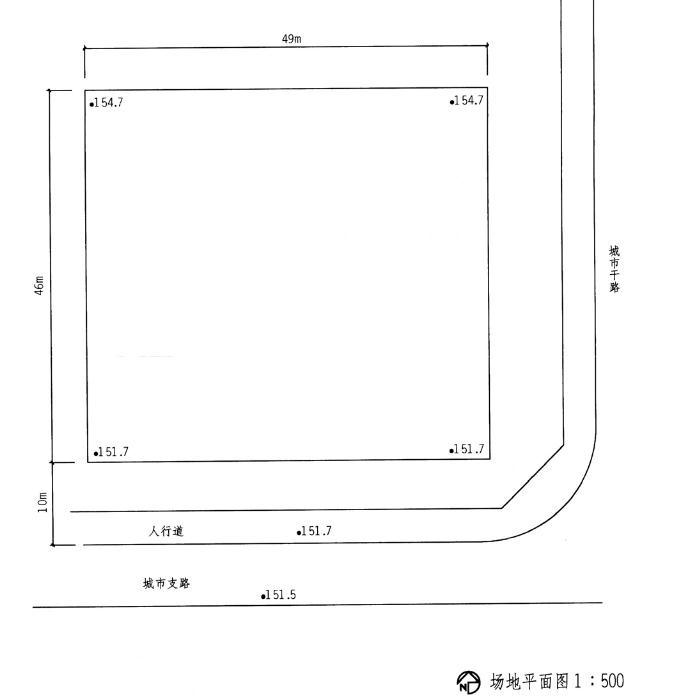

在城市道路边布置小汽车停车场，位置如图所示。在进行停车场布置时应满足如下要求：
1.要求在场地上分两个台地，争取土方量最小，并达到挖填方平衡。台地间坡度不大于10%，台地汇水坡度忽略不计。

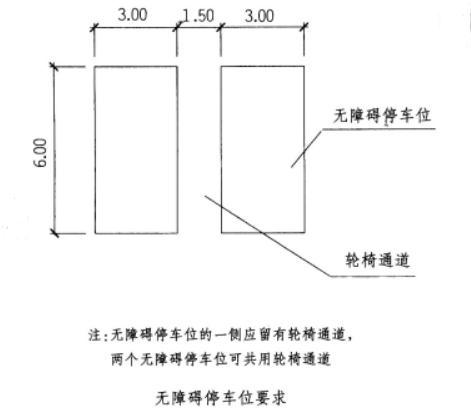

2.布置3m×6m的小车位。其中无障碍停车位4个（尺寸如图）。
3.两车背靠背停车时，留出绿化带大于2.5m。
4.行车道需环道且道宽不小于7m。
5.停车场入口处设5m×6m管理用房。
6.用地范围退2m做绿化带，无障碍通道除外。
7.残疾人从通道缓坡进入人行道。
设计任务

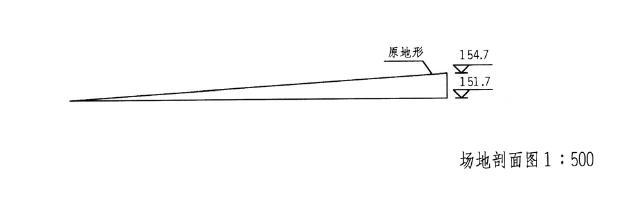

1.绘出停车场出入口及其引入坡道的位置，标明坡道尺寸、坡度，布置管理用房位置。并绘出场地断面图。
2.绘出停车场内各车带位置（含无障碍停车带），标明其长、宽尺寸及停车数量（可不绘车位线）。 3.用斜线标明绿化带位置。
解题要点
掌握有关停车场设计的规范、标准和技术要求，并具有布置停车场的基本技能，同时应具有竖向设计及处理问题的能力。需要有将复杂的问题转变为简单问题解决的能力。

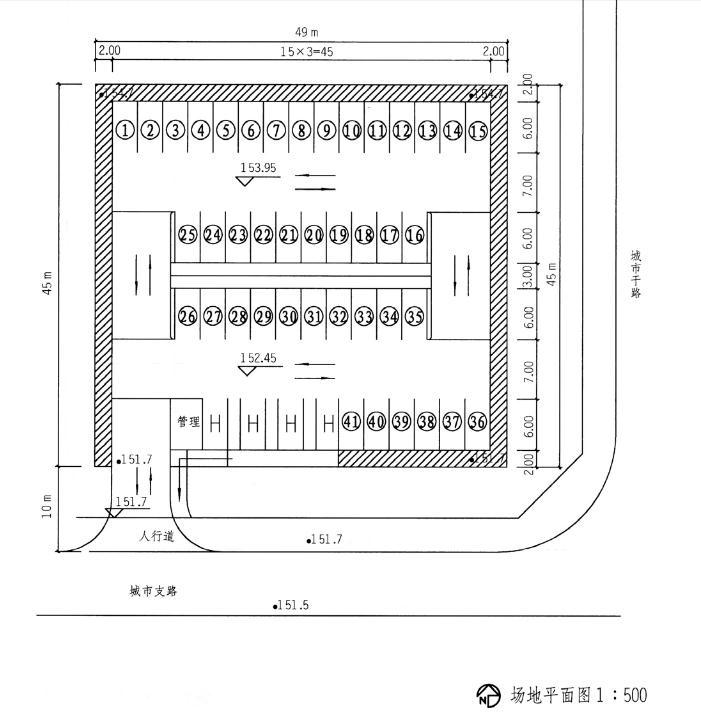

作图提示
1.车道应环道。

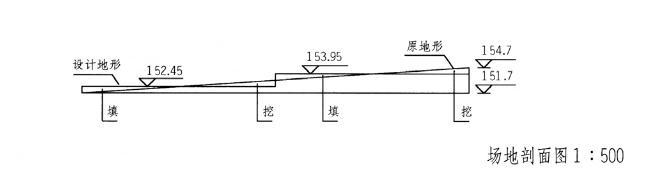

2.土方量平衡的最好方法是分台地用剖面推敲表达。实践证明四等分比三等分更为合理。若再考虑间距，则更为经济。 3.行车坡道为i=10%。
