设计条件
某单位在沿江坡地上建造疗养楼一栋，场地平面及已知条件如图所示。
任务要求
1.方案要在场地界线内完成，但要求设置的防洪堤、截水沟等可沿用地界线布置。
2.场地设计要考虑防河洪，最低场地设计标高拟高出河流设计洪水位0.60m，沿河设置防洪堤。
3.场地设计要考虑拦截疏导山坡雨水，截水沟布置应顺势利导，且距场地设计可能的挡土墙、边坡等的上顶不小于2.0m。
4.在给定的场地自然地形剖面图上，绘制场地设计横断面图（含挡土墙、截水沟、建筑物剖
面、道路及防洪堤），并标注距离、尺寸和控制点位设计标高及坡向。
5.场地设计要力求填、挖方平衡。
解题要点
1.正确理解题意，根据设计条件及任务要求进行分析。
2.分步骤求取有关标高及相关数据。
3.满足挖填方平衡的要求。
作图提示
1.根据任务书要定出场地设计控制标高为70.00m。
2.满足挖填方平衡挖方坡度为1：5的要求，可求出挖方与填方平衡的关系式：
20.00×2.25=5h×h=5h2
得垂直距离：
h=3m
水平距离：
5h=15m
即得知北侧挡土墙位置距70.00m等高线的水平距为15m远，其等高线为73.0m。
3.根据已知条件，建筑东、西两侧的挡土墙位置也随之确定。
4.根据已知条件可知截水沟的位置高于挡土墙顶2.0m，即等于75.00m等高线处。
5.根据场地与道路坡度0.5%、2%等数值及所确定的场地设计控制标高70.00m，可分别定出70.02m、70.04m、70.16m等从河沿至建筑几处标高。
6.确定室内±0.000的绝对标高为70.36m。
7.完成建筑剖面、场地及道路剖面以及挡土墙、防洪堤、截水沟等设施剖面。
8.完成相应的场地平面。
9.标注必要的尺寸、标高及文字说明。

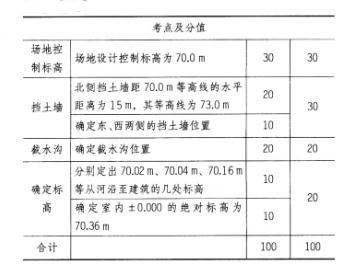

参考评分标准
