某单位发包一化工非标设备制作安装项目，设备共40台，重量总计600t，其中封头、法兰等所有附件共计120t。由于结构复杂、环境特殊、时间紧迫，没有相应定额套用，经过调研，在编制招标控制价时，按照以下相关资料数据，确定该项非标设备制作安装的综合单价。
（1）该项非标设备的筒体部分采用标准成卷钢板进行现场卷制后，与所有附件组对焊接而成。筒体部分制作时钢板的利用率为80%，钢卷板开卷与平直的施工损耗率为4%，标准成卷钢板价格为0.5万元/t。封头、法兰等附件均采用外购标准加工件，每吨价格0.8万元。在制作、组对、安装过程中，每台设备胎具摊销费为0.16万元，其他辅助材料费为0.64万元。
（2）基本用工按甲、乙两个施工小组曾做过的相近项目的算术平均值为依据确定。甲组8人完成6台共耗用了384个工日；乙组8人累计工作224工日完成了4台。其他用工（包括超运距和辅助用工）每台设备为15个工日。预算人工幅度差按12%计。预算定额工日单价按50元计。
（3）施工机械费用每台非标设备按0.66万元计。
（4）企业管理费、利润分别按人工费的65%、35%计。
换热加压站工艺系统安装如图1所示。
图1 换热加压站工艺系统平面图
说明：
①管道系统工作压力为1.0MPa。图中标注尺寸除标高以m计外，其他均以mm计。
②管道均采用20#碳钢无缝钢管，弯头采用成品压制弯头，三通现场挖眼连接。管道系统全部采用电弧焊接。
③蒸汽管道安装就位后，对管口焊缝采用X光射线进行无损探伤，探伤片子规格为80mm×150mm，管道按每10mm有7个焊口计，探伤比例要求为50%。管道焊缝探伤片子的搭接长度按25mm计。
④所有法兰为碳钢平焊法兰；热水箱内配有一浮球阀。阀门型号截止阀为J41T-16，止回阀为H41T-16，疏水阀为S41T-16，均采用平焊法兰连接。
⑤管道支架为普通支架。管道安装完毕用水进行水压试验和冲洗。
⑥所有管道、管道支架除锈后，均刷防锈漆二遍。管道采用岩棉管壳（厚度为50mm）保温，外缠铝箔保护层。
【问题】
1．根据背景数据，计算碳钢非标设备制作安装工程的以下内容，并写出其计算过程：
（1）计算制作安装每台设备筒体部分时的钢板材料损耗率、需用平直后的钢板数量、需用标准成卷钢板数量、每台设备制作安装所需的材料费。
（2）计算每台设备制作安装的时间定额（即基本用工），每台设备制作安装的预算定额工日消耗量及人工费。
（3）计算出该设备制作安装工程量清单项目的综合单价及合价。
（计算结果均保留两位小数。）
2．按照《建设工程工程量清单计价规范》（GB 50500—2008）及其规定，以及给出的“工程量清单统一项目编码”，编列出该管道系统（支架制安除外）的分部分项工程量清单项目，将相关数据内容填入表1“分部分项工程量清单表”中，并将管道和管道焊缝X光射线探伤工程量的计算过程（其中φ89×4无缝钢管长度工程量已给定，不需写计算过程），分别写在“分部分项工程量清单表”的后面。
表1 工程量清单统一项目编码
1.答案：（1）单台非标设备的筒体重量＝（600－120）/40＝12（t/台）；
每台设备筒体所需平直后的钢板数量＝12/80%＝15（t/台）；
每台设备筒体需要成卷钢板数量＝15×（1＋4%）＝15.60（t/台）；
单台封头、法兰等附件重量＝120/40＝3（t/台）；
每台设备制作安装所需材料费＝钢板材料费＋封头、法兰等附件费＋胎具摊销费＋其他辅助材料费＝15.6×0.5＋3×0.8＋0.16＋0.64＝11（万元）。
（2）甲组的时间定额＝384/6＝64（工日/台）；
乙组的时间定额＝224/4＝56（工日/台）；
甲乙两组的平均时间定额＝（64＋56）/2＝60（工日/台）；
每台设备制作安装的预算定额工日消耗量＝（时间定额＋其他用工）×（1＋人工幅度差）＝（60＋15）×（1＋12%）＝84（工日）；
每台设备制作安装的人工费用＝84×50＝4200（元）＝0.42（万元）。
（3）该非标设备制作安装工程量清单项目的综合单价＝（人工费＋材料费＋机械费）＋人工费×（企业管理费率＋利润率）＝（0.42＋11＋0.66）＋0.42×（65%＋35%）＝12.50（万元）；
该非标设备制作安装项目工程量清单费用合价＝40×12.5＝500（万元）。

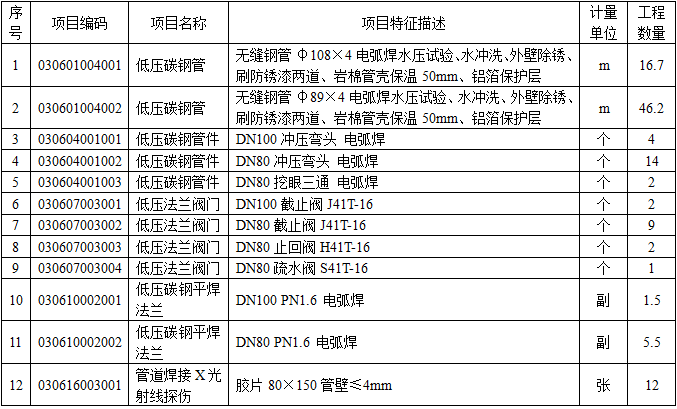

2.答案：（1）分部分项工程量清单表如表所示。
分部分项工程量清单表
（2）工程量的计算过程如下：
①无缝钢管φ108×4安装工程量的计算：
S管：0.5＋1＋0.6＋4.7＋（4.2－2）＝9（m）；
R1管：4.7＋0.5＋1＋0.3＋（3.2－2）＝7.7（m）；
小计：9＋7.7＝16.7（m）。
②φ89×4蒸汽管道焊缝X光射线探伤工程量的计算：
Z管：0.5＋0.8＋0.3＋0.6＋4.7＋（4.5－1.4）＝10（m）；
焊口总数：（10/10）×7＝7（个）；
探伤焊口数：7×50%＝3.5（个），取4个焊口；
每个焊口的胶片数：0.089×3.14/（0.15－0.025×2）≈2.79（张），取3张；
胶片数量为：3×4＝12（张）。
