Ⅰ.管道和设备工程
工程有关背景资料如下：
1.某工厂办公楼内卫生间的给水施工图如图6.Ⅰ.1和6.Ⅰ.2所示。
2.假设按规定计算的该卫生间给水管道和阀门部分的清单工程量如下：
PP-R塑料管：dn50 直埋3.0m；dn40 直埋5.0m，明设1.5m；dn32 明设25m；dn25 明设16m。阀门Q11F-16C：DN40 2个；DN25 2个。
其他安装技术要求和条件与图6.Ⅰ.1和6.Ⅰ.2所示一致。
3.给排水工程相关分部分项工程量清单项目的统一编码见表6.Ⅰ.1：
表6.Ⅰ.1 相关分部分项工程量清单项目的统一编码表
4.该工程的定额相关数据资料见表6.Ⅰ.2：
表6.Ⅰ.2 塑料给水管安装定额的相关数据资料表
注：1.表内费用均不包含增值税可抵扣进项税额。
2.该工程的人工费单价（包括普工、一般技工和高级技工）综合为100元/工曰，管理费和利润分别按人工费的60%和30%计算。
说明：
1.办公楼共二层，层高为3.6m，墙厚为200mm。图中尺寸标注标高以m计，其他均以mm计。
2.管道采用PP-R塑料管及成品管件，热熔连接，成品管卡。
3.阀门采用螺纹球阀Q11F-16C，污水池上装铜质水嘴。
4.成套卫生器具安装按标准图集99S304要求施工，所有附件均随卫生器具配套供应。洗脸盆为单柄单孔台上式安装；大便为感应式冲洗阀蹲式大便器，小便器为感应式冲洗阀壁挂式安装，污水池为成品落地安装。
5.管道系统安装就位后，给水管道进行水压试验。
1、按照图6.Ⅰ.1和6.Ⅰ.2所示内容，按直埋（指敷设于室内地坪下的管段）、明设分别列示计算给水管道和阀门安装项目分部分项清单工程量。计算要求：管道工程量计算至支管与卫生器具相连的分支三通或末端弯头处止。

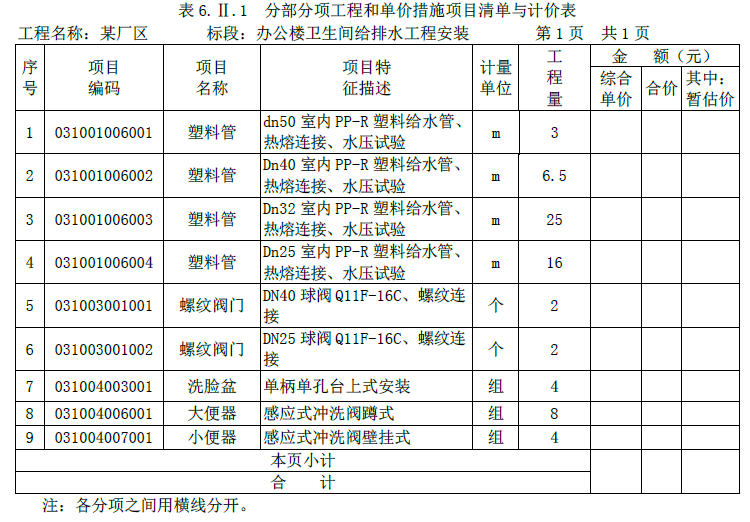

2、根据背景资料2、3和图6.Ⅰ.1和6.Ⅰ.2所示内容，按《通用安装工程工程量计算规范》（GB50856-2013）的规定，分别编制管道、阀门、卫生器具（污水池除外）安装项目的分部分项工程量清单，并填入答题卡表6.Ⅰ.3“分部分项工程和单价措施项目清单与计价表”中。

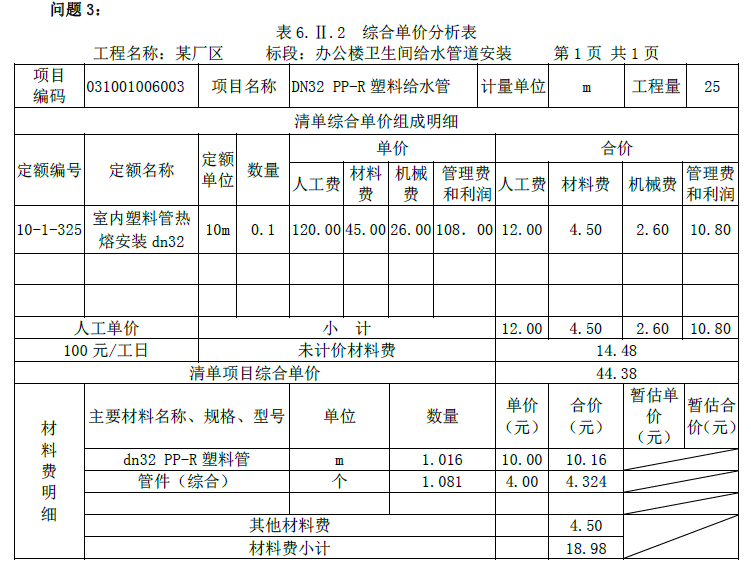

3、根据背景资料2、3、4中的相关数据和图6.Ⅰ.1和6.Ⅰ.2中所示要求，根据《通用安装工程工程量计算规范》（GB50856-2013）、《建设工程工程量清单计价规范》（GB50500-2013）和《通用安装工程消耗量定额》（TY02-31-2015）的规定，编制室内dn32 PP-R塑料给水管道分部分项工程量清单的综合单价，并填入答题卡表6.Ⅰ.4“综合单价分析表”中。
（计算结果保留两位小数）
问题1:
计算卫生间给水管道和阀门安装项目分部分项清单工程量：
（1）dn50 PP-R塑料管直埋: 2.6+0.15=2.75（m）
（2）dn40 PP-R塑料管直埋: 2.2+2.8-0.15-0.15+0.6+0.6=5.9（m）
（3）dn40 PP-R塑料管明设: 1.3+0.4=1.7（m）
（4）dn32 PP-R 塑料管明设: 3.6+[3.6+（0.8-0.4）]+[1.8+4.4-0.15-0.15+（1.3-0.8）+0.7+0.9-0.15]×2+[3.9+2.3-0.15-0.15+（0.8-0.4）+2.8-0.15-0.15+0.7+0.9-0.15]×2=43.8（m）
（5）dn25 PP-R塑料管明设: [（1.3-1）+2.2-0.15-0.1-0.3]×2+（0.5+0.7-0.15）×2=6（m）
（6）DN40 球阀Q11F-16C：1 个
（7）DN25球阀Q11F-16C：1×2+1×2=4（个）
问题2：
