Ⅱ．管道和设备工程
工程背景资料如下：

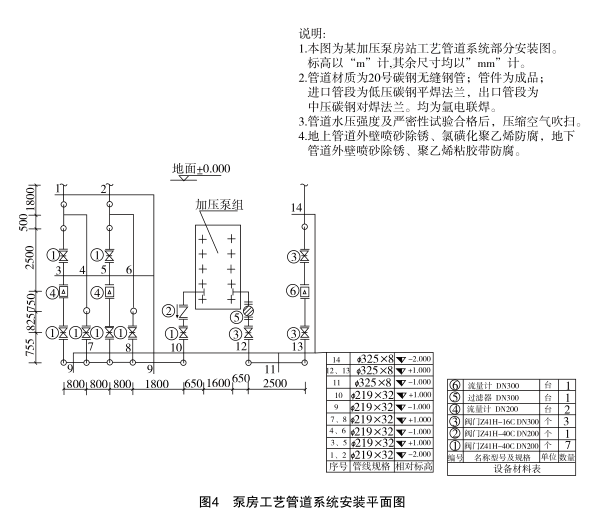

1.图4为某加压泵房工艺管道系统安装的截取图。
2.假设管道的清单工程量如下：
低压管道：Φ325×8管道21m；中压管道：Φ219×32管道32m，Φ168×24管道23m，Φ114×16管道7m。
3.相关分部分项工程量清单统一项目编码见表9。
表9?相关分部分项工程量清单统一项目编码
4.Φ219×32碳钢管道工程的相关定额见表10。

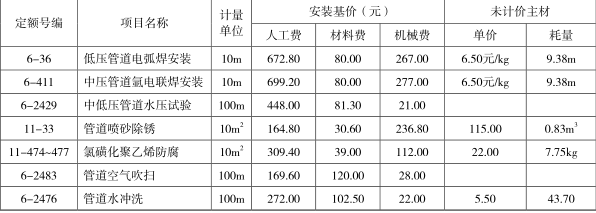

表10?Φ219×32碳钢管道工程的相关定额
该工程的人工单价为80元/工日，管理费和利润分别按人工费的83%和35%计。
【问题】
1.按照图4所示内容，列式计算管道、管件安装项目的清单工程量。
2.按照背景资料2、3中给出的管道工程量和相关分部分项工程量清单统一编码，图4规定的管道安装技术要求和及所示法兰数量，根据《通用安装工程工程量计算规范》（GB50856-2013）、《建设工程工 程量清单计价规范》（GB50500-2013）的规定，编制管道、法兰安装项目的分部分项工程量清单，填入 表11“分部分项工程和单价措施项目清单与计价表”中。

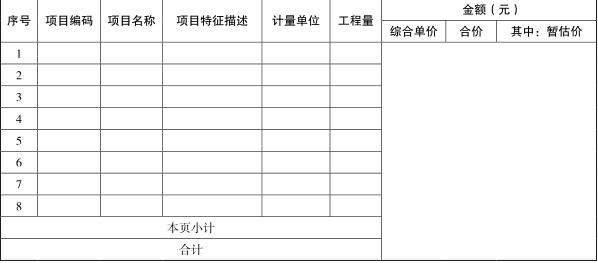

表11?分部分项工程和单价措施项目清单与计价表
工程名称：某泵房 标段：工艺管道系统安装 第1页 共1页
3.按照背景资料4中的相关定额，根据《通用安装工程工程量计算规范》（GB50856-2013）、《建设 工程工程量清单计价规范》（GB50500-2013）的规定，编制Φ219×32管道（单重147.50kg/m）安装分 部分项工程量清单综合单价分析表，填入表12“综合单价分析表”中。
（注：数量栏保留三位小数，其余保留两位小数）

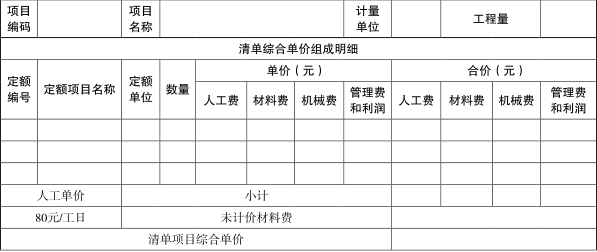

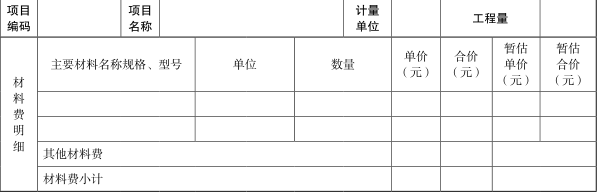

表12 综合单价分析表
工程名称：某泵房 标段：工艺管道系统安装 第1页 共1页
Ⅱ．管道和设备工程
1.工程量计算：
（1）Φ325×8碳钢管道工程量计算式：
地上工程量=1.0+2.5+0.75+0.825+0.755+1.0+1.0+0.755+0.825+0.75+0.65=10.81（m）
地下工程量=1.8+0.5+2.0+1.0+2.5+1.0=8.80（m）
Φ325×8碳钢管道工程量=10.81+8.80=19.61（m）
（2）Φ219×32碳钢管道工程量计算式：
地上工程量=（1.0+2.5+0.75+0.825+0.755+1.0） ×2+（1.0+0.755+0.825+1.0） ×2+1.0+0.755+0.825 +0.75+0.65=24.80（m）
地下工程量=（1.8+0.5+1.0+1.0）×2+（0.8+0.5+2.5+0.75+1.0）×2+0.8×3+1.8+1.0×5=28.90（m）
Φ219×32碳钢管道工程拭=24.80+28.90=53.70（m）
（3）管件工程量计算式：
DN300弯头工程量=2+2+2+1=7（个）
DN200弯头工程量=（2+2）×2+（1+2）×2+1×4+1+2+1=22（个）
DN200三通工程量=1×2+1×3=5（个）
2.填写分部分项工程和单价措施项目清单与计价表，见表23。

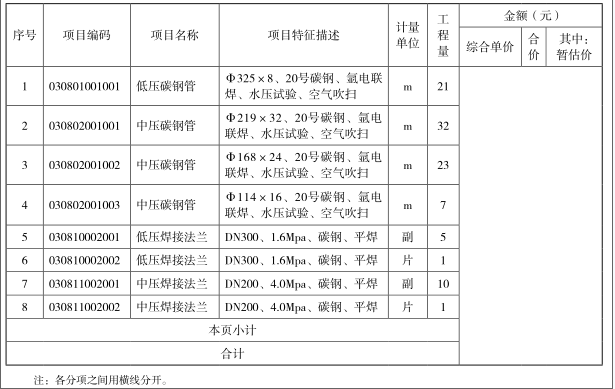

表23?分部分项工程和单价措施项目清单与计价表
工程名称：某泵房 标段：工艺管道系统安装 第1页 共1页
3.填写综合单价分析表见表24。

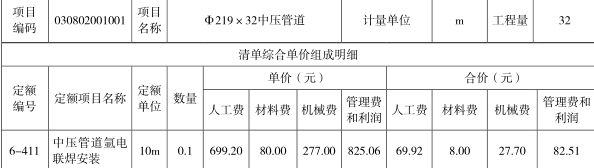

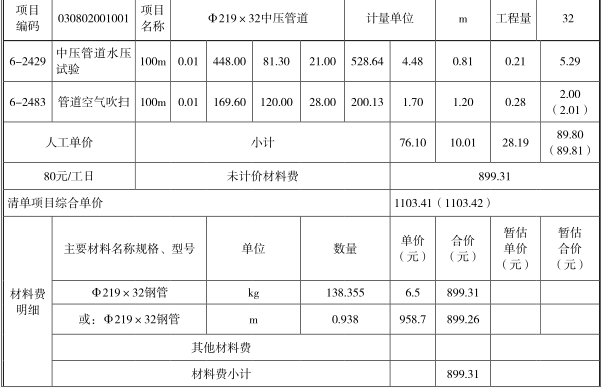

表24?综合单价分析表
工程名称：某泵房 标段：工艺管道系统安装 第1页 共1页
