图示电路,设初始状态为“000”。该由路实现的逻辑功能是( )。
分析电路逻辑功能步骤如下:
①分析电路组成。该电路是由三个JK触发器组成的电路。由于触发器FF1和触发器FF2的时钟信号为触发器FF0的输出,故为异步时序逻辑电路。
②计数脉冲CP从最低位触发器的时钟端加入,3个触发器FF0、FF1、FF2的置零端并联连接。分析可知,该计数器状态表如题解表所示。由此可知该电路输出有6种状态,且依次循环,因此为异步六进制计数器。

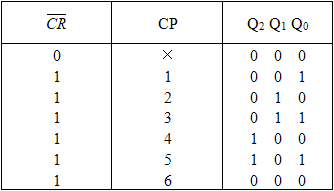

题解表 计数器状态表
