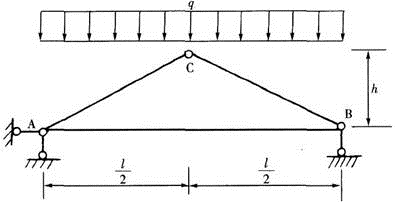

结构所受荷载如所示，拉杆AB的拉力是多少？（　　）

• A.ql2/（8h）
• B.ql2/（4h）
• C.ql2/（12h）
• D.ql2/（16h）

查看答案 纠错

答案： A

本题解析：

首先进行整体受力分析，此结构体系只受竖直方向的力，故A支座水平反力为0。图示结构可视为对称结构，荷载对称，因此支反力也应是对称的，即RA＝RB＝ql/2，方向向上。再利用截面法求拉杆AB的内力，从铰C处截开，取左半部分为隔离体，对C点取矩，∑MC＝0，RB×l/2＝FAB×h＋（1/2）×q×（l/2）2，解得：FAB＝ql2/（8h）（拉力）。

更新时间：2022-07-03 13:25
