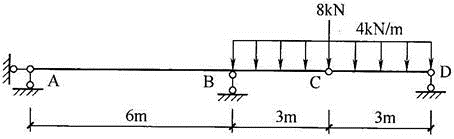

如下所示结构，多跨静定梁B截面的弯矩和B左侧截面的剪力分别为（　　）。

• A.48kN·m，12kN
• B.－50kN·m，12kN
• C.－60kN·m，－10kN
• D.60kN·m，－24kN

查看答案 纠错

答案： C

本题解析：

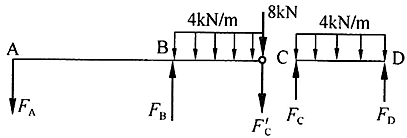

如图所示，从结构中间铰C处断开，分别画左、右两部分受力图。先分析CD杆，由静力平衡得：FC＝FD＝1/2×4×3＝6kN。再分析ABC杆，对B点取矩，由∑MB＝0得：FA×6＝8×3＋6×3＋4×3×3/2。得：FA＝10kN（方向向下）。由截面法求内力可得，MB＝－10×6＝－60kN·m，QB＝－10kN。
