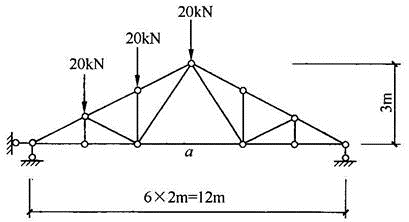

所示桁架a杆的内力为（　　）。

• A.60kN
• B.40kN
• C.20kN
• D.0kN

查看答案 纠错

答案： B

本题解析：

首先考虑整体平衡求支反力，设支座反力竖直向上，由平衡方程∑MA＝0，即FB×12＝20×2＋20×4＋20×6，得FB＝20kN。然后用截面法将结构从中间铰链和杆a处截开，取截面右半边为研究对象，画出受力图（如图所示）。由∑MC＝0可得：Fa×3＝FB×6，得Fa＝2FB＝40kN。
