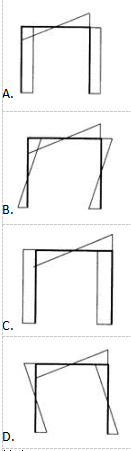

图所示对称刚架在承受反对称的两个力偶作用下弯矩图正确的是（　　）。

• A.见图A
• B.见图B
• C.见图C
• D.见图D

查看答案 纠错

答案： C

本题解析：

由于结构对称、荷载反对称，则轴力图、弯矩图反对称，剪力图对称，在对称轴上轴力、弯矩均为零。图示结构主动力偶是顺时针，故反力偶应是逆时针。在固定端处都是左侧受拉，弯矩图画在左侧。且应满足角点处外力偶和内力偶（弯矩）的平衡，如图可知。竖杆没有受到外力作用，因此弯矩图为竖直的直线。

更新时间：2022-07-02 23:16
