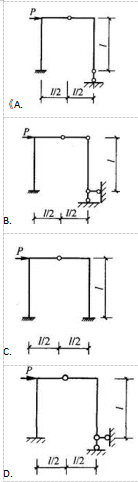

所示结构各杠杆相同，其弯矩图形状所对应的受力结构是（　　）。

• A.见图A
• B.见图B
• C.见图C
• D.见图D

查看答案 纠错

答案： D

本题解析：

A图和B图右半部分是附属部分，ABC左半部分是主体部分。作用在主体部分的荷载，对附属部分不会产生内力。故都不受力，没有弯矩。C图右下角是固定端支座应当有反力偶产生的弯矩，且为对称结构受反对称荷载，弯矩图应该是反对称的。

更新时间：2022-07-22 06:19
