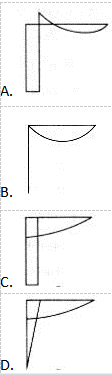

所示结构在荷载作用下的弯矩图正确的是（　　）。

• A.见图A
• B.见图B
• C.见图C
• D.见图D

查看答案 纠错

答案： B

本题解析：

首先对整体进行分析，求出支座反力的大小和方向，由水平方向力平衡可知，左下角固定铰支座处水平支座反力为零，所以竖直杆上没有剪力，也无弯矩。水平横梁的弯矩图相当于简支梁在均布荷载下的弯矩图。所以弯矩图应为B项。
