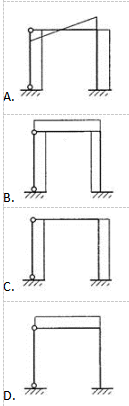

所示结构支座a发生沉降时。正确的剪力图是（　　）。

• A.见图A
• B.见图B
• C.见图C
• D.见图D

查看答案 纠错

答案： D

本题解析：

图示结构为超静定结构，支座位移会导致结构产生内力和反力。支座a发生沉降Δ时，左边竖杆是一个二力杆，内力只有轴力，没有剪力。由于支座的沉降，水平横梁内将产生剪力，由于梁上没有均布荷载，剪力图是一条水平直线。右侧竖杆内也只存在轴力，不存在剪力。

更新时间：2022-07-17 11:59
