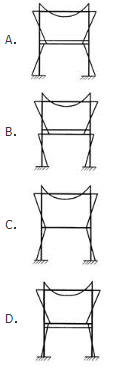

图所示双层框架，正确的弯矩图是（　　）。

• A.见图A
• B.见图B
• C.见图C
• D.见图D

查看答案 纠错

答案： A

本题解析：

图示结构为结构对称、荷载对称，则剪力图反对称，轴力图、弯矩图对称，在对称轴上剪力为零。刚结点处的弯矩应满足平衡关系，根据弯矩图画在受拉一侧可以得到弯矩的方向以及高度代表弯矩的大小分析中间横梁两端刚结点处的弯矩是否平衡，可排除BD两项；由于中间水平横梁处存在弯矩，故选择A项。

更新时间：2022-07-12 00:47
