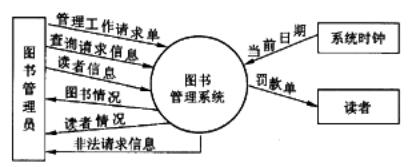

阅读下列说明和数据流图，回答问题1至问题3。[说明]某图书管理系统主要功能是图书管理和信息查询。对于初次借书读者，系统自动生成读者号，并与读者基本信息(姓名、单位、地址等)一起写入读者文件。系统图书管理功能分为四个方面：购入新书、读者借书、读者还书以及图书注销。1．购入新书时需要为该书编制入库单。入库单内容包括图书分类目录号、书名、作者、价格、数量和购书日期，将这些信息写入图书目录文件并修改文件中库存总量 (表示到目前为止，购入此种图书数量)。2．读者借书时需填写借书单。借书单内容包括读者号和所借图书分类目录号。系统首先检查该读者号是否有效，若无效，则拒绝借书；若有效，则进一步检查该读者已借图书是否超过最大限制数(假设每位读者能同时借阅书不超过5本)，若已达到最大限制数，则拒绝借书；否则允许借书，同时将图书分类目录号、读者号和借阅日期等信息写入借书文件中。3．读者还书时需填写还书单。系统根据读者号和图书分类目录号，从借书文件中读出与该图书相关借阅记录，标明还书日期，再写回到借书文件中，若图书逾期，则处以相应罚款。4．注销图书时，需填写注销单并修改图书目录文件中库存总量。系统信息查询功能主要包括读者信息查询和图书信息查询。其中读者信息查询可得到读者基本信息以及读者借阅图书情况：图书信息查询可得到图书基本信息和图书借出情况。[数据流图1-1]

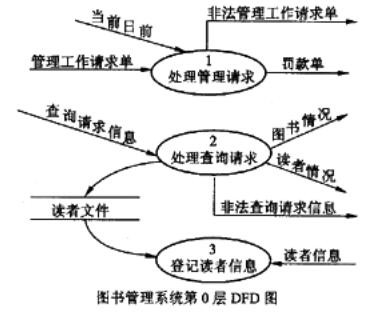

[数据流图1-2]

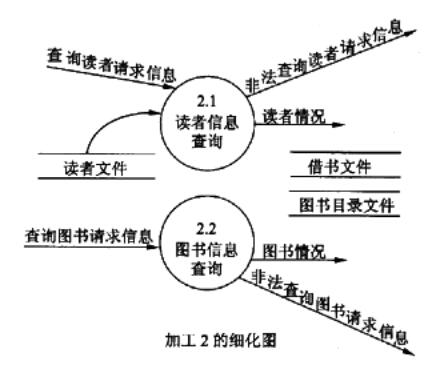

[数据流图1-3]
1、[问题1]数据流图1-2中有两条数据流是错误，请指出这两条数据流起点和终点。
2、[问题2]数据流图1-3中缺少三条数据流，请指出这三条数据流起点和终点。
3、[问题3]根据系统功能和数据流图填充下列数据字典条目中(1)和(2)：查询请求信息=[查询读者请求信息|查询图书请求信息]读者情况=读者号+姓名+所在单位+{借书情况}管理工作请求单=(1)入库单=(2)
1、[问题1]起点：读者文件 终点：登记读者信息或3起点：处理查询请求 或 2终点：读者文件2、[问题2]起点：图书目录文件终点：图书信息查询或2.2起点：借书文件终点：读者信息查询或2.1起点：借书文件 终点：图书信息查询或2.23、[问题3](1)[入库单|借书单|还书单|注销单](2)分类目录号+书名+作者+价格+数量+购书日期
【解析】
1、[解析] 试题一本题考查是数据流图方面基础知识。对这种类型问题求解关键是要仔细阅读题目，注意解题技巧，从一些常规入口作为突破口，即利用分层数据流图数据流平衡原则(即父图和子图(加工图)一致性)来解题。子图是从其父图中某一部分内部细节图(加工图)，输入/输出数据流应该保持一致。子图也是如此，在上一级中有几个数据流，他子图也一定有同样数据流。而且它们输送方向是一致(也就是说原图有3条进和2条出数据流，子图同样也是)。[问题1]比较数据流图1-1和数据流图1-2可以得到，图书管理系统所有输入流和输出流都是正确，所以可以初步判断是图1-2中从加工2到读者文件数据流和从读者文件到加工3数据流是错误。再分析题目说明；“对于初次借书读者，系统自动生成读者号，并与读者基本信息(姓名、单位、地址等)一起写入读者文件”，此段说明表示加工3应该向读者文件中写入数据，从“系统首先检查该读者号是否有效，若无效，则拒绝借书”可以得出加工2从读者文件中读取数据。另外，从数据流图1-3可以看出数据流图是从读者文件到读者查询加工。所以错误数据流是加工2到读者文件和从读者文件到加工3。2、[解析] 读者信息查询可得到读者基本信息以及读者借阅图书情况；图书信息查询可得到图书基本信息和图书借出情况。读者基本信息存储在读者文件中，而读者借阅图书信息存储在借书文件中，图书基本信息存储在图书目录文件中，而图书借阅情况则需要通过借书文件获得。所以，应该有从借书文件到加工2.1和加工2.2，以及从图书目录文件到加工2.2三条数据流。3、[解析] 根据题目说明，管理工作主要分为购入新书、读者借书、读者还书以及图书注销，而每一项管理工作都需要填写相应单据，所以管理工作请求单=[入库单|借书单|还书单 |注销单]。入库单内容包括图书分类目录号、书名、作者、价格、数量和购书日期，因此，入库单=图书分类目录号+书名+作者+价格+数量+购书日期。
