管道工程有关背景资料如下：
（1）某厂区室外消防给水管网平面图如图1所示。
图1 某厂区室外消防给水管网平面图
（2）假设消防管网工程量如下：
管网DN200为800m、DN150为20m、DN100为18m，室外消火栓地上8套、地下5套，消防水泵接合器3套，水表1组，闸阀Z41T-16DN200为12个、止回阀H41T-16DN200为2个、闸阀Z41T-16DN100为25个。
（3）消防管道工程相关分部分项工程量清单项目统一编码见表1。
表1 消防管道工程相关分部分项工程量清单项目统一编码
（4）消防工程的相关定额见表2。
表2 消防工程的相关定额数据
注：1．DN100镀锌无缝钢管的理论重量为12.7kg/m；
2．企业管理费和利润分别为人工费的60%和40%。
【问题】
1．按照图1所示内容，列式计算室外管道、阀门、消火栓、消防水泵接合器、水表组成安装项目的分部分项清单工程量。
2．根据背景资料（2）、（3）以及图1规定的管道安装技术要求，编列出管道、阀门、消火栓、消防水泵接合器、水表组成安装项目的分部分项工程量清单，填入“分部分项工程和单价措施项目清单与计价表”中。
3．根据《通用安装工程工程量计算规范》（GB 50856—2013）、《建设工程工程量清单计价规范》（GB 50500—2013）规定，按照背景资料（4）中的相关定额数据，编制室外地上式消火栓SS100安装项目的“综合单价分析表”。
4．厂区综合楼消防工程单位工程招标控制价中的分部分项工程费为485000元，中标人投标报价中的分部分项工程费为446200元。在施工过程中，发包人向承包人提出增加安装2台消防水炮的工程变更，消防水炮由发包方采购。合同约定：招标工程量清单中没有适用的类似项目，按照《建设工程工程量清单计价规范》（GB 50500—2013）规定和消防工程的报价浮动率确定清单综合单价。经查当地工程造价管理机构发布的消防水炮安装定额价目表为290元，其中人工费120元；消防水炮安装定额未计价主要材料费为420元/台。列式计算消防水炮安装项目的清单综合单价。
（计算结果保留两位小数）
1.按照图所示内容，列式计算室外管道、阀门、消火栓、消防水泵接合器、水表组成安装项目的分部分项清单工程量。
答案：（1）DN200管道：
①环网：纵4×（219－119）＋横2×（631－439）＝4×100＋2×192＝784（m）；
②动力站进出管、接市政管网：（645－625－2）＋（631－625－2）＋（119－105）＝36（m）；
小计：784＋36＝820（m）。
（2）DN150管道：
地上式消防水泵接合器支管：（227－219）＋（1.1＋0.7）＋（119－111）＋（1.1＋0.7）＝19.6（m）。
（3）DN100管道：
①接各建筑物支管：材料库（4×2）＋综合楼（479－439）＋（4.5×2）＋4＋预制4＋机制（539－509）＋（4.5×2）＋4＋装配4＋机修4＋成品库（631－613）＋4.5＋包装（4×2）＝146.5（m）；
②地上式消火栓支管：（2＋0.45＋1.1）×10＝35.5（m）；
③地下式消火栓支管：（2＋1.1－0.3）×4＝11.2（m）；
小计：146.5＋35.5＋11.2＝193.2（m）。
（4）地上式消火栓SS100-1.6：3×2＋2×2＝10（套）。
（5）地下式消火栓SX100-1.6：2＋2＝4（套）。
（6）消防水泵接合器：2套（包括：消防水泵接合器SQ150-1.6：2套，DN150闸阀2个，止回阀2个，安全阀2个及其配套附件）。
（7）水表组成：DN200 1组。（包括：水表LXL-1.6：1个，DN150闸阀2个，止回阀1个，法兰及配套附件）。
（8）DN200阀门：主管线闸阀Z41T-16：10个，止回阀H41T-16：1个。
（9）DN100阀门：消火栓支管闸阀Z41T-16：4＋10＝14（个），各建筑物入口支管闸阀Z41T-16：12个。
小计：14＋12＝26（个）。
2.根据背景资料（2）、（3）以及图4-8规定的管道安装技术要求，编列出管道、阀门、消火栓、消防水泵接合器、水表组成安装项目的分部分项工程量清单，填入“分部分项工程和单价措施项目清单与计价表”中。
答案：管道、阀门、消火栓、消防水泵接合器、水表组成安装项目的“分部分项工程和单价措施项目清单与计价表”如表4-25所示。

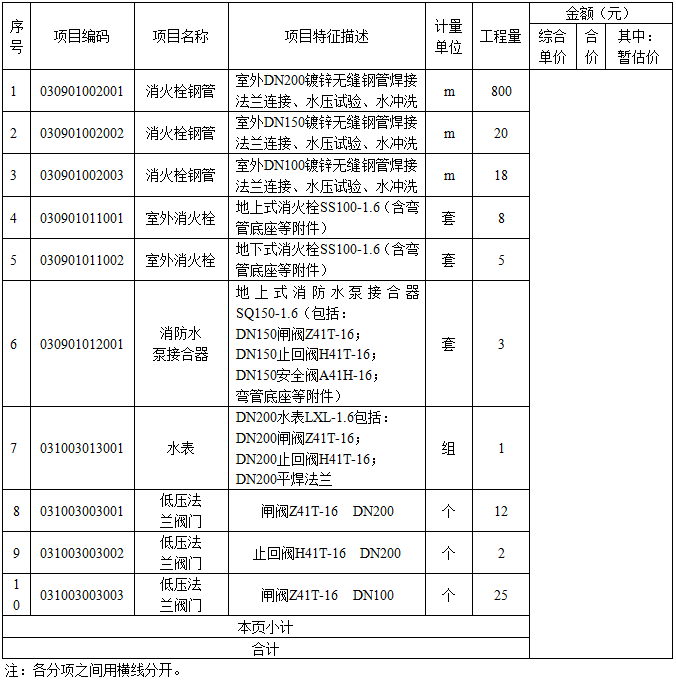

分部分项工程和单价措施项目清单与计价表工程名称：某厂区标段：室外消防给水管网安装
3.根据《通用安装工程工程量计算规范》（GB 50856—2013）、《建设工程工程量清单计价规范》（GB 50500—2013）规定，按照背景资料（4）中的相关定额数据，编制室外地上式消火栓SS100安装项目的“综合单价分析表”。

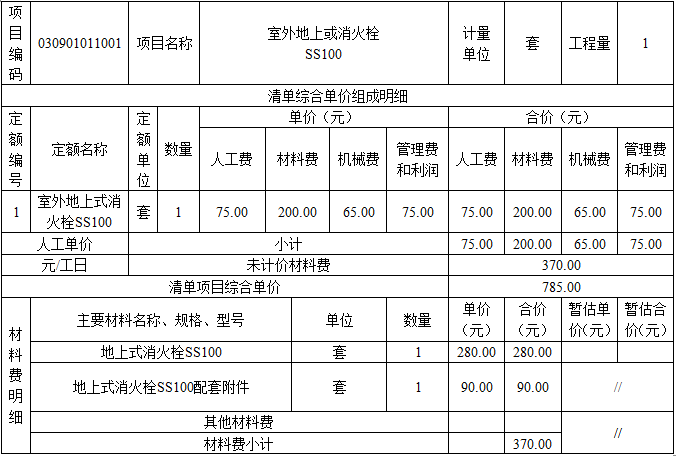

答案：综合单价分析表工程名称：某厂区标段：室外消防给水管网安装
4.厂区综合楼消防工程单位工程招标控制价中的分部分项工程费为485000元，中标人投标报价中的分部分项工程费为446200元。在施工过程中，发包人向承包人提出增加安装2台消防水炮的工程变更，消防水炮由发包方采购。合同约定：招标工程量清单中没有适用的类似项目，按照《建设工程工程量清单计价规范》（GB 50500—2013）规定和消防工程的报价浮动率确定清单综合单价。经查当地工程造价管理机构发布的消防水炮安装定额价目表为290元，其中人工费120元；消防水炮安装定额未计价主要材料费为420元/台。列式计算消防水炮安装项目的清单综合单价。
答案：该招标工程的报价浮动率＝（1－中标价/招标控制价）×100%＝（1－446200/485000）×100%＝8%。
消防水炮安装项目的企业管理费和利润＝120×（60%＋40%）＝120.00（元）。
消防水炮安装项目的清单综合单价＝（290＋120＋420）×（1－8%）＝763.60（元）。
