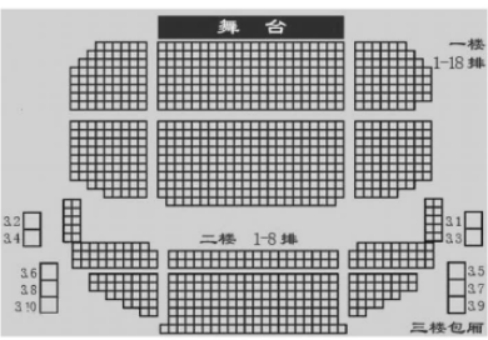

北京市某区拟建有一座综合性大型剧院,建筑高度24m,共3层,首层层高12米,二、三层层高6米,每层建筑面积1837平方米。剧院在一层配套设施有水吧,小卖店,咖啡座,专为残疾人设计的电梯、卫生间和地上停车场等。整个剧院具有一个1000座席的大厅(三个楼层可同时观看,如下图)和三个各120座席的小厅。

配置湿式自动喷水灭火系统进行全保护,设计流量为40L/s;舞台葡萄架下采用雨淋系统局部保护,设计流量为50L/s。

大厅舞台的装置设施齐全,既有乐池、升降舞台,又有音罩、乐队平台,可以满足舞剧、歌剧、话剧和大型会议等要求;小厅是专业电影厅。大厅在舞台和观众席之间设置有防火分隔水幕系统,发生火灾时密集喷洒形成水帘,设计流量为25L/s。

剧院售票厅、休息区及旁边的水吧考虑装修美观,采用木纹铝格栅吊顶,由于通透性网格无法固定喷头的位置,故采用设置在吊顶下方的边墙型洒水喷头(ZSTBZ15-68℃);水吧有烘制爆米花的服务,环境温度更高一些,选用黄色玻璃泡喷头。为了保证剧场内人员的生命安全,剧院顶部设置有符合国家标准要求的高位消防水箱及稳压泵,消防水池和消防水泵均设置在地下一层。高位消防水箱有效容积为25m3。自动喷水灭火系统的消防用水量为360m3。

消防安全案例分析,专项练习,注册消防工程师《安全案例分析》点睛提分题

该剧院委托一家具有消防设施安装资质的施工单位对自动喷水灭火系统进行安装和调试,内容如下:

湿式系统采用打开末端试水装置,湿式报警阀阀瓣上下压力无法维持平衡,压力开关动作,消防水泵启动。水中析出少量气泡,随着水的流动至管网高处的快速排气阀排出。防火分隔水幕系统采用的洒水喷头玻璃泡较细,响应灵敏且速度快,可以较好地满足喷头离屋面板的距离要求。随机抽取3只洒水喷头进行质量偏差检查,喷头质量与合格检验报告描述的质量偏差为4%。

在雨淋系统的供水侧安装压力表,方便观测阀前的压力变化,也可判断出消防水泵是否启动。压力腔也安装有压力表,与供水侧的压力表读数相比较小。安装完毕后对雨淋阀组进行调试,雨淋报警阀组多次调试都显示故障,不能进入准工作状态。自动滴水球阀有少量滴水现象。

根据以上材料,回答下列问题:

1.请分析该剧院的喷头设置存在哪些问题,并说明理由。

2、判断该剧院按照国家标准关于自动喷水灭火系统对应的火灾危险等级属于什么级别系统的喷水强度为多少

3、指出雨淋报警阀组不能进入准工作状态,可能存在的原因及整改措施。

4、指出该剧院的自动喷水灭火系统安装调试存在不合理的地方,并说明理由。

5、根据背景描述,请简单叙述雨淋系统的联动调试过程。

查看答案 纠错
答案:
本题解析:

1.

1)剧院售票厅、休息区采用ZSTBZ15-68℃是红色玻璃泡喷头,水吧选用黄色玻璃泡喷头公称动作温度79℃,不合理;理由:剧院售票厅、休息区及旁边的水吧无隔断,同一隔间内应采用相同热敏性能的洒水喷头。

2)剧院售票厅、休息区及旁边的水吧在吊顶下方的边墙型洒水喷头,不合理。理由:顶板为水平面的轻危险级、中危险级Ⅰ级住宅建筑、宿舍、旅馆建筑客房、医疗建筑病房和办公室,可采用边墙型洒水喷头;该剧院是娱乐场所,不应采用边墙型洒水喷头。

3)防火分隔水幕系统采用的洒水喷头玻璃泡较细,不合理;理由:防火分隔水幕系统采用开式喷头,没有玻璃泡。

2.首层:

剧院的火灾危险等级属于中危险Ⅰ级,喷水强度为15L/(min·㎡);

舞台的火灾危险等级属于中危险Ⅱ级,喷水强度为15L/(min·㎡);

舞台葡萄架下部的火灾危险等级属于严重危险Ⅱ级,喷水强度为16L/(min·㎡)。

二三层: 剧院的火灾危险等级属于中危险Ⅰ级,喷水强度为6L/(min·㎡)。

3.

1)复位装置存在问题。整改措施:修复或者更换复位装置。

2)未按照安装调试说明书将报警阀组调试到伺应状态(隔膜室控制阀、复位球阀未关闭)。整改措施:按照安装调试说明书将报警阀组调试到伺应状态(开启隔膜室控制阀、复位球阀)。

3)消防用水的水质存在问题,杂质堵塞了压力腔管道上的过滤器。整改措施:将供水控制阀关闭,拆下过滤器的滤网,用清水冲洗干净后,重新安装到位。

4.

1)舞台葡萄架下采用雨淋系统局部保护,设计流量为50L/s,不合理;

理由:严重危险Ⅱ级的场所,喷水强度为16L/(min·㎡),作用面积260㎡,雨淋设计流量=喷水强度×作用面积=16×260÷60s=69.3L/s。

2)水中析出少量气体,随着水流动至管网高处的快速排气阀排出,不合理;

理由:湿式系统不需要快速排气阀,需要自动排气阀。

3)自动喷水灭火系统的消防用水量为360m3。

理由:消防用水量=雨淋(取最值)+水幕=3.6×50×1+3.6×25×3=450m3。

建规6.2.1剧场等建筑的舞台与观众厅之间的隔墙应采用耐火极限不低于3.00h的防火隔墙。

5.

雨淋系统的联动试验,采用目测观察进行检查。系统控制装置设置为“自动”控制方式,可采用专用测试仪表或其他方式,模拟火灾自动报警系统输入各类火灾探测信号,火灾自动报警控制器应发出声光报警信号,并启动自动喷水灭火系统。
