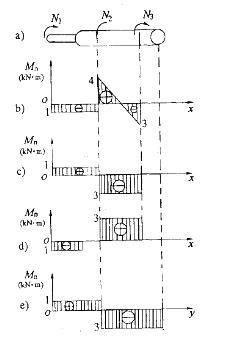

阶梯轴如图a)所示，巳知轮1、2、3所传递的功率分别为N1=21KW，N2=84KW，N3=63kW，轴的转速n=200rad/min，图示该轴的扭矩图中哪个正确？

• A.图 d)
• B.图 e)
• C.图 b)
• D.图 c)

查看答案 纠错

答案： D

本题解析：

提示：图b)中的斜线不对，图d)、e)中扭矩的变化与荷载的分段不对应，只有图c)无错。
