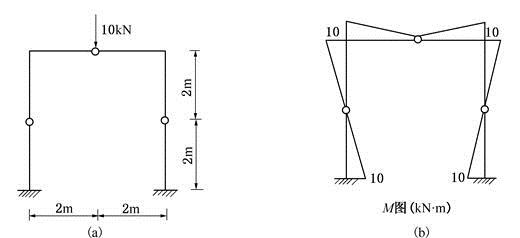

如图所示，已知刚架M图，则左柱各截面的剪力为（　　）kN。

• A.10
• B.－10
• C.5
• D.－5

查看答案 纠错

答案： D

本题解析：

根据剪力与弯矩的微分关系，可知任意截面处的剪力等于该处弯矩图的斜率，由此得左柱各截面的剪力为：

负号表示剪力绕左柱隔离体逆时针方向。

更新时间：2021-10-19 17:22
