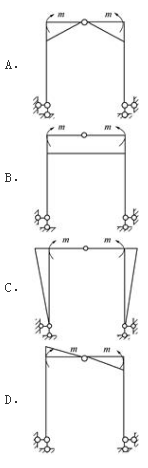

下列各项中，M图正确的是（　　）。

• A.见图A
• B.见图B
• C.见图C
• D.见图D

查看答案 纠错

答案： C

本题解析：

根据结构的对称性和竖直方向受力平衡得，支座的竖向反力为零，因此水平杆上的弯矩不可能为三角形分布，可排除AD两项；梁中铰不能承受弯矩，排除B项；再由半结构的受力平衡知，支座的水平反力不为零，因此竖直杆上的弯矩不为零，可锁定C项。

更新时间：2021-10-11 08:58
