工程有关背景资料如下：
1. 某工厂办公楼卫生间给排水施工图如图3~图5所示。
【说明】
（1）办公楼共三层，层高为3.3m。图中尺寸标注标高以“m”计，其他均以“mm”计。
（2）卫生间盥洗间给水管道采用铝塑复合管及管件；大小便冲洗给水（中水）管道采用镀锌钢管及管件，螺纹连接。给水干管为埋地，立管为明设，支管为暗设。管道出入户穿外墙处设碳钢刚性防水套管。
（3）阀门采用截止阀为J11T-10。各类管道均采用成品管卡固定。
（4）成套卫生器具安装按标准图集99S304要求施工，所有附件均随卫生器具配套供应。洗脸盆为单柄单孔台上式安装；大便器为感应式冲洗阀蹲式大便器，小便器为感应式冲洗阀壁挂式安装，污水池为混凝土落地式安装。
（5）管道系统安装就位后，给水管道进行强度和严密性水压试验及水冲洗。
2. 假设给水管道的部分清单工程量如下：
铝塑复合管DN40 25m，DN32 8.8m，镀锌钢管DN32 20m，DN25 13m，其他技术要求和条件与以上各图所示一致。
3. 给排水工程相关分部分项工程量清单项目的统一编码见表10。
4. 室内给水镀锌钢管DN32安装定额（TY02-31-2015）的相关数据资料见表11。
【问题】
1. 按照图中所示内容，分别列式计算卫生间给水（中水）系统中的管道和阀门安装项目分部分项清单工程量；管道工程量计算至支管与卫生器具相连的分支三通或末端弯头处止。
2. 根据背景资料2、3设定的数据和图中所示要求，按《通用安装工程工程量计算规范》（GB 50856-2013）的规定，分别依次编列出卫生间给水镀锌钢管DN32、DN25、铝塑复合管DN40、DN32和铝塑复合管给水系统中所有阀门，以及成套卫生器具（不含污水池）安装项目的分部分项工程量清单，并填入表12“分部分项工程和单价措施项目清单与计价表”中。

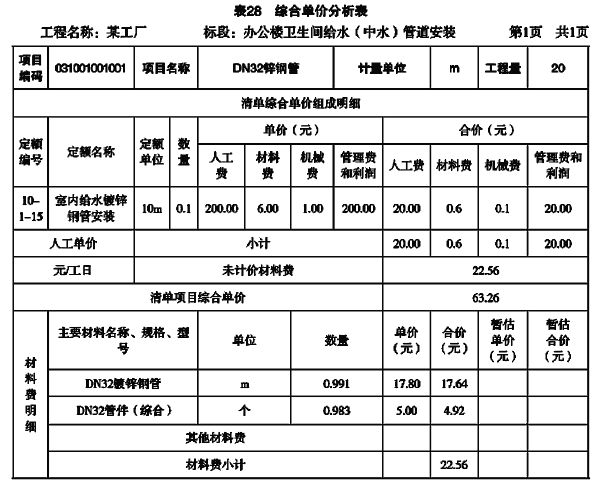

3. 按照背景资料2、3、4中的相关数据和图中所示要求，根据《通用安装工程工程量计算规范》（GB 50856-2013）和《建设工程工程量清单计价规范》（GB 50500-2013）的规定，编制图中室内给水管道DN32镀锌钢管安装项目分部分项工程量清单的综合单价，并填入表13“综合单价分析表”。
表13 综合单价分析表
4. 有一150t金属设备框架制作安装工程的发承包施工合同中约定：所用钢材由承包方采购供应，钢材单价变化超过5%时，其超过的部分按实调整。该工程招标时，发包方招标控制价按当地造价管理部门发布的市场基准价（信息指导价）为4520元/t编制，承包方中标价为4500元/t，要求：
（1）计算填列表14“施工期间钢材价格动态情况”中各施工时段第四、五、六栏的内容；
（2）列出第3时段钢材材料费当期结算值的计算式。
1. 计算卫生间给水（中水）系统中的管道和阀门安装项目的分部分项清单工程量：
（1）DN50镀锌钢管：
平［（1.9+0.55+0.2）+（3.6-1.6+0.25+0.2）+0.2×2］+立［（1.1-0.5）+（0.85+0.5）×2］= 2.65+2.45+0.4+0.6+2.7=8.8（m）
（2）DN40镀锌钢管：
立［（7.45-0.85）×2］+平［（0.2+0.25-0.08+1.04）×6］=6.6×2+1.41×6=13.2+8.46=21.66（m）
（3）DN32镀锌钢管：
平0.9×6=5.4（m）
（4）DN25镀锌钢管：
大便器给水系统：平0.9×6=5.4（m）
小便器给水系统：主管平（1.4-0.2+0.2）+立（1.3+0.5）=1.4+1.8=3.2（m）
小计：5.4+3.2=8.6（m）
（5）DN20镀锌钢管：
平｛［0.2+（0.55-0.15-0.2）+0.62］×3｝+立（7.9-1.3）=（0.2+0.2+0.62）×3+6.6=1.02×3+6.6=3.06+6.6=9.66（mm）
（6）DN15镀锌钢管：
平［（0.7+0.7）×3］=1.4×3=4.2（m）
（7）DN50截止阀J11T-10：1+1+1=3（个）
（8）DN40截止阀J11T-10：3×2=6（个）
（9）DN25截止阀J11T-10：1个
（10）DN20截止阀J11T-10：1×3=3（个）
2.
3.

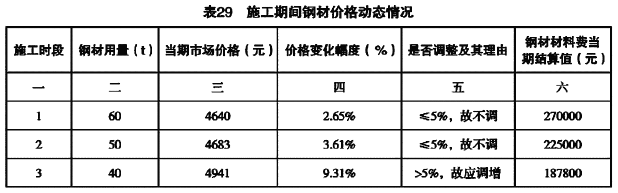

4.（1）施工期间钢材价格动态情况见表29。
（2）第3时段钢材材料费当期结算值计算：40×［4500+（4941-4520×1.05）］
