工程背景资料如下：

某配电间电气工程照明平面图、插座平面图、配电箱系统接线图、防雷接地平面图、防雷平面图分别如图3-2A、图3-2B、图3-2C、图3-2D、图3-2E所示。设备材料表见表3-13。该建筑物为单层平屋面砖混结构，建筑物室内净高为4.40m。

图中括号内数字表示线路水平长度，配管进入地面或顶板内深度均按0.05m；穿管规格：2～3根BV2.5穿SC15，4～6根BV2.5穿SC20，其余按系统接线图。

2. 该工程的相关定额、主材单价及损耗率见表3-14。表内费用均不包含增值税可抵扣进项税额。

3. 该工程的人工费单价（普工、一般技工和高级技工）综合为100元/工日，管理费和利润分别按人工费的45%和15%计算。

4. 相关分部分项工程量清单项目编码及项目名称见表3-15。

表3-15 相关分部分项工程量清单项目编码及项目名称表

表3-14 相关定额、主材单价及损耗率

设计说明：

1. 接闪带采用镀锌圆钢Φ10沿女儿墙支架明敷，支架水平间距1.0米，转弯处为0.5米；屋面上镀锌圆钢沿砼支墩明敷，支墩间距1.0米。

2. 利用建筑物柱内主筋（≥Φ16mm）作引下线，要求作引下线的两根主筋从下至上需采用电焊接联通方式，共8处。

3. 柱子（墙外侧）离室外地坪上面0.5米处预埋一只接线盒作接地电阻测量点，共4处。

4. 柱子（墙外侧）离室外地坪下面0.8米处预埋一块钢板以作增加人工接地体用，共4处。

表3-13 主要设备材料表

查看答案 纠错

答案：

本题解析：

【问题1】根据《通用安装工程工程量计算规范》的规定，列式计算配管（SC15、SC20）、配线（BV2.5）、避雷网及均压环的工程量，将计算过程填入“分部分项工程量计算表”中。

1. 照明回路WL1

（1）钢管SC15

（3根）0.9+（3-1.3+0.05）=2.65m

（2）钢管SC20

（4根）（4.4-1.5-0.45+0.05）+1.9+4×2×3+3.2

（5根）+3.2

（6根）+［1.10+（4.4-1.3+0.05）］=39.05m

（3）2.5mm2线

2.65×3+31.6×4+3.2×5+4.25×6+(0.3+0.45)×4

=178.85m

2. 照明回路WL2

（1）钢管SC15

（3根）1.3+（3.4-1.3+0.05）=3.45m

（2）钢管SC20

（4根）（4.4-1.5-0.45+0.05）+14.5+4×2×3+3.2

（5根）+3.2

（6根）+［0.8+（4.4-1.3+0.05）］=51.35m

（3）2.5mm2线

3.45×3+44.2×4+3.2×5+3.95×6+(0.3+0.45)×4

=229.85m

3. 插座回路WX1

（1）钢管SC15

（1.5+0.05）+6.3+7.3+（6.4+7.17）×2+（0.05+0.3）×11=46.14m

（2）2.5mm2线

46.14×3+（0.3+0.45）×3= 140.67m

钢管SC20合计：39.05+51.35=90.40m

钢管SC15合计：2.65+3.45+46.14=52.24m

配线合计：178.85+229.85+140.67=549.37m

4. 避雷网工程量

沿支架：

［24.2×2+8.4×2+（5.1-4.5）×2］×（1+3.9%）=68.99m

沿混凝土支墩：

8.4×（1+3.9%）=8.73m

5. 均压环工程量

(24.2+8.4)×2=65.2m

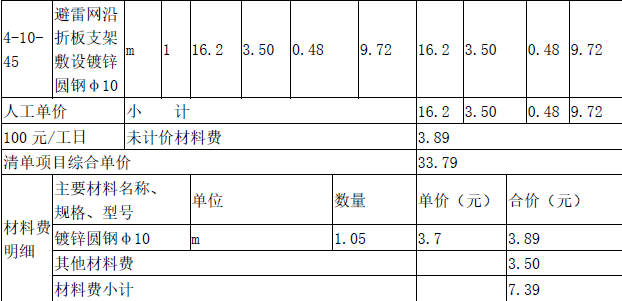

【问题2】根据表3-14和《计价规范》的要求，编制“沿女儿墙敷设的避雷网”的综合单价分析表。

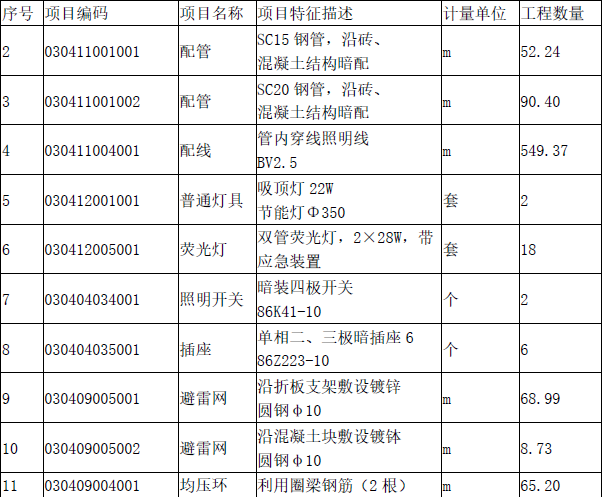

【问题3】编制该工程的“分部分项工程和单价措施 项目清单与计价表”（不考虑配电箱的进线管道和电缆，不考虑开关盒和灯头盒，防雷接地不考虑除避雷网、均压环以外的部分）。

（1）配电箱：

102.30+34.40+1500.00+102.30×（45%+15%）+［1.20+1.44+1.2×（45%+15%）］×11=1735.04元/台

（2）SC15配管：

4.68+3.30+5.30×1.03+4.68×（45%+15%）

=16.25元/m

更新时间：2022-10-29 14:27
